프로세스

컴퓨터에서 실행되고 있는 프로그램을 말하며 CPU 스케줄링의 대상이 되는 작업이다.

코드, 데이터, 스택, 힙 메모리 영역을 기반으로 작업한다.

스레드

프로세스 내 작업의 흐름

프로세스 내의 스택 메모리 영역을 제외한 다른 메모리 영역을 프로세스 내 다른 스레드들과 공유한다.

프로세스가 다른 프로세스와 통신을 하기 위해서는 IPC를 사용해야 하지만 스레드는 메모리를 공유하기 때문에 다른 스레드와의 정보 공유가 쉽다. 그러나 스레드의 경우 동기화 문제 등의 단점이 있다.

예를 들어 웹 요청을 처리할 때 새 프로세스를 생성하는 대신 스레드를 사용하는 웹 서버의 경우 훨씬 적은 리소스를 소비하여 한 스레드가 중단되어도 다른 스레드를 실행상태일 수 있기 때문에 중단되지 않은 빠른 처리가 가능하다. 또한 동시성에서도 큰 장점이 있다. 하지만 한 스레드에 문제가 생기면 다른 스레드에도 영향을 끼쳐 스레드로 이루어져 있는 프로세스에 영향을 줄 수 있는 단점이 있다.

동시성

서로 독립적인 작업들을 작은 단위로 나누고 동시에 실행되는 것처럼 보여주는 것

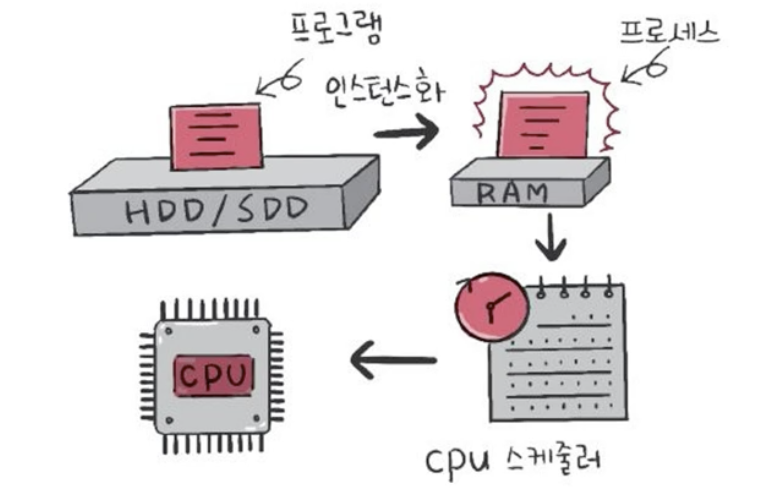

CPU프로세스 실행

프로그램이 메모리에 올라가면 프로세스가 인스턴스화가 일어나고 이후 운영체제의 CPU 스케줄러에 따라 CPU프로세스를 실행한다.

프로세스와 컴파일 과정

프로세스는 프로그램으로부터 인스턴스화된 것을 말한다.

프로그램은 컴파일러가 컴파일 과정을 거쳐 컴퓨터가 이해할 수 있는 기계어로 번역 되어 실행될 수 있는 파일이 되는 것을 의미한다.

컴파일 과정

전처리

소스 코드의 주석을 제거하고 #include 등 헤더 파일을 병합하여 매크로를 치환한다.

컴파일러

오류처리, 코드 최적화 작업을 하며 어셈블리어로 변환

어셈블러

어셈블리어는 목적 코드로 변환된다.

링커

프로그램 내에 있는 라이브러리 함수 또는 다른 파일들과 결합하여 목적 코드를 결합하여 실행 파이을 만든다.

정적 라이브러리

프로그램 빌드 시 라이브러리가 제공하는 모든 코드를 실행 파일에 넣는 방식

시스템 환경 등 외부 의존도가 낮고 코드 중복 등 메모리 효율성이 떨어지는 단점이 있다.

동적 라이브러리

프로그램 실행 시 필요할 때만 DLL이라는 함수 정보를 통해 참조하는 방식

메모리 효율성에서의 장점과 외부 의존도가 높아진다는 단점이 있다.

프로세스의 메모리 구조

스택, 힙, 데이터 영역, 코드 영역으로 나눠진다. 스택은 위 주소부터 할당되고 힙은 아래 주소부터 할당된다.

스택

스택에는 지역변수, 매개변수, 함수가 저장되고 컴파일 시에 크기가 결정되며 동적인 특징을 갖는다.

스택 영역은 함수가 함수를 재귀적으로 호출하면서 동적으로 크기가 늘어날 수 있는데 이때 힙과 스택이 메모리 영역이 겹치면 안 되기 때문에 힙과 스택 사이의 공간을 비워 놓는다.

힙

힙은 동적 할당할 때 사용되며 런타임 시 크기가 결정된다. 예를 들어 벡터 같은 동적 배열은 당연히 힙에 동적 할당된다.

데이터 영역

데이터 영역은 전역 변수, 정적 변수가 저장되고 정적인 특징을 갖는 프로그램이 종료되면 사라지는 변수가 들어 있는 영역

데이터 영역은 BSS 영역과 Data 영역으로 나뉘고, BSS 영역은 초기화되지 않은 변수가 0으로 초기화되어 저장되며 Data 영역은 0이 아닌 다른 값으로 할당된 변수들이 저장된다.

코드 영역

코드 영역은 프로그램에 내장되어 있는 소스 코드가 들어가는 영역이다. 이 영역은 수정 불가능한 기계어로 저장되어 있으며 정적인 특징을 가진다.

PCB

운영체제에서 프로세스에 대한 메타데이터를 저장한 데이터를 말한다. 프로세스 제어 블록이라고도 한다. 프로세스가 생성되면 운영체제는 해당 PCB를 생성한다. 프로그램이 실행되면 프로세스가 생성되고 프로세스 주소 값들에 앞서 설명한 스택, 힙, 등의 구조를 기반으로 메모리가 할당된다. 그리고 이 프로세스의 메타데이터들이 PCB에 저장되어 관리된다.

PCB의 구조

• 프로세스 스케줄링 상태
• 프로세스 ID
• 프로세스 권한
• 프로그램 카운터
• CPU 레지스터
• CPU 스케줄링 정보
• 계정 정보
• I/O 상태 정보

컨텍스트 스위칭

PCB를 교환하는 과정을 말한다. 한 프로세스의 할당된 시간이 끝나거나 인터럽트에 의해 발생한다.

비용 : 캐시 미스

컨텍스트 스위칭이 일어날때 프로세스가 가지고 있는 메모리 주소가 그대로 있으면 잘못된 주소 변환이 생기므로 캐시 클리어 과정을 겪게되고 이 때문에 캐시 미스가 일어난다.

스레드에서의 컨텍스트 스위칭

스레드는 스택 영역을 제외한 모든 메모리를 공유하기 때문에 스레드 컨텍스트 스위칭의 경우 비용이 더 적고 시간도 더 적게 걸린다.

멀티 프로세싱

여러 개의 프로세스 즉 멀티 프로세스를 통해 동시에 두 가지 이상의 일을 수행할 수 있는 것을 말한다. 이를 통해 하나 이상의 일을 병렬로 처리할 수 있으며 특정 프로세스의 메모리, 프로세스 중 일부에 문제가 발생하더라도 다른 프로세스를 이용해서 처리할 수 있으므로 신뢰성이 높은 강점이 있다.

멀티 쓰레딩

프로세스 내 작업을 여러 개의 스레드 멀티 스레드로 처리하는 기법이며 스레드끼리 서로 자원을 공유하기 때문에 효율성이 높다.

예를 들어 웹 요청을 처리할 때 새 프로세스를 생성하는 대신 스레드를 사용하는 웹 서버의 경우 훨씬 적은 리소스를 소비하며 한 스레드가 중단되어도 다른 스레드는 실행상태일 수 있기 때문에 중단되지 않은 빠른 처리가 가능하다. 또한 동시성에도 큰 장점이 있다. 하지만 한 스레드에 문제가 생기면 다른 스레드에도 영향을 끼쳐 스레드로 이루어져 있는 프로세스에 영향을 줄 수 있는 단점이 있다.

IPC

프로세스끼리 데이터를 주고받고 공유 데이터를 관리하는 메커니즘을 뜻한다.

클라이언트와 서버를 예로 들 수 있는데, 클라이언트는 데이터를 요청하고 서버는 클라이언트 요청에 응답하는 것도 I
PC의 예이다. IPC의 종류로는 공유 메모리, 파일, 소켓, 익명 파이프, 명명 파이프, 메시지 큐가 있다. 이들은 모두 메모리가 완전히 공유되는 스레드보다는 속도가 떨어진다.

공유 메모리

여러 프로세스에 동일한 메모리 블록에 대한 접근 권한이 부여되어 프로세스가 서로 통신할 수 있도록 공유 버퍼를 생성하는 것을 말한다. 기본적으로 각 프로세스의 메모리를 다른 프로세스가 접근할 수 없지만 공유 메모리를 통해 여러 프로세스가 하나의 메모리를 공유할 수 있다.

파일

파일은 디스크에 저장된 데이터 또는 파일 서버에서 제공한 데이터를 말한다. 이를 기반으로 프로세스 간 통신을 한다.

소켓

동일한 컴퓨터의 다른 프로세스나 네트워크의 다른 컴퓨터로 네트워크 인터페이스를 통해 전송하는 데이터를 의미하며 TCP와 UDP가 있다.

익명 파이프

프로세스 간에 FIFO 방식으로 읽히는 임시 공간인 파이프를 기반으로 데이터를 주고받으며, 단방향 방식의 읽기 전용, 쓰기 전용 파이프를 만들어서 작동하는 방식

명명된 파이프

파이프 서버와 하나 이상의 파이프 클라이언트 간의 통신을 위한 명명된 단방향 또는 이중 파이프를 말한다. 클라이언트/서버 통신을 위한 별도의 파이프를 제공하며, 여러 파이프를 동시에 사용할 수 있다. 컴퓨터 프로세스끼리 또는 다른 네트워크 상의 컴퓨터와도 통신을 할 수 있다.

메시지 큐

메시지를 큐 데이터 구조 형태로 관리하는 것을 의미한다. 이는 커널의 전역 변수 형태 등 커널에서 전역적으로 관리되며 다른 IPC방식에 비해서 사용방법이 매우 직관적이고 간단하며 다른 코드의 수정 없이 단지 몇 줄의 코드를 추가시켜 간단하게 메시지 큐에 접근할 수 있는 장점이 있다. 공유 메모리를 통해 IPC를 구현할 때 쓰기 및 읽기 빈도가 높으면 동기화 때문에 기능을 구현하는 것이 매우 복잡해지는데, 이때 대안으로 메시지 큐를 사용하기도 한다.

운영체제의 역할

1. CPU 스케줄링과 프로세스 관리 : CPU의 소유권을 어떤 프로세스에 할당할지, 프로세스의 생성과 삭제, 자원 할당 및 반환을 관리
2. 메모리 관리 : 한정된 메모리를 어떤 프로세스에 얼마큼 할당해야 하는지 관리
3. 디스크 파일 관리 : 디스크 파일을 어떠한 방법으로 보관할지 관리
4. I/O 디바이스 관리 : I/O 디바이스들인 마우스, 키보드와 컴퓨터 간에 데이터를 주고받는 것을 관리

컴퓨터 구조 : DMA 컨트롤러, CPU, 메모리, 타이머, 디바이스컨트롤러

DMA 컨트롤러

I/O 디바이스가 메모리에 직접 접근할 수 있도록 하는 하드웨어 장치. CPU에 너무 많은 인터럽트 요청이 들어오기 때문에 CPU 부하를 막아주며 CPU의 일을 부담하는 보조 일꾼이다. 또한 하나의 작업을 CPU와 DMA 컨트롤러가 동시에 하는 것을 방지한다.

메모리

전자회로에서 데이터나 상태, 명령어 등을 기록하는 장치 CPU는 일꾼, 메모리는 작업장이다. 보통 RAM을 일컬어 메모리라고 한다.

타이머

몇 초 안에는 작업이 끝나야 한다는 것을 정하고 특정 프로그램에 시간제한을 다는 역할을 한다.

디바이스 컨트롤러

컴퓨터와 연결되어 있는 IO 디바이스들의 작은 CPU이다.

CPU

산술논리연산장치, 제어장치, 레지스터로 구성되어 있는 컴퓨터 장치를 말하며, 인터럽트에 의해 단순히 메모리에 존재하는 명령어를 해석해서 실행하는 일꾼이다.

제어장치

제어장치는 프로세스를 조작을 지시하는 CPU의 한 부품이다. 입출력 장치 간 통신을 제어하고 명령어들을 읽고 해석하며 데이터 처리를 위한 순서를 결정

레지스터

CPU 안에 있는 매우 빠른 임시 기억장치이다. CPU와 직접 연결되어 있어 연산 속도가 메모리보다 수십 배에서 수백 배까지 빠르다. CPU는 자체적으로 데이터를 저장할 방법이 없기 때문에 레지스터를 거쳐 데이터를 전달한다.

산술논리연산장치

덧셈, 뺄셈 같은 두 숫자의 산술 연산과 배타적 논리합, 논리곱 같은 논리 연산을 계산하는 디지털 회로

CPU의 연산 처리

1. 제어장치가 메모리에 계산할 값을 로드한다. 또한 레지스터에도 로드한다.
2. 제어장치가 레지스터에 있는 값을 계산하라고 산술논리연산장치에 명령한다.
3. 제어장치가 계산된 값을 다시 레지스터에서 메모리로 계산한 값을 지정한다.

인터럽트

어떤 신호가 들어왔을 때 CPU를 잠깐 정지시키는 것을 말한다. 키보드, 마우스 등 IO 디바이스로 인한 인터럽트, 0으로 숫자를 나누는 산술 연산에서의 인터럽트, 프로세스 오류 등으로 발생한다. 인터럽트가 발생하면 인터럽트 핸들러 함수가 모여있는 인터럽트 백터로 가서 인터럽트 핸들러 함수가 실행된다. 인터럽트 간에는 우선순위가 있고 우선순위에 따라 실행되며 인터럽트는 하드웨어 소프트웨어, 인터럽트가 있다.

하드웨어 인터럽트

키보드를 연결하거나 마우스를 연결하는 일 등의 IO 디바이스에서 발생하는 인터럽트

소프트웨어 인터럽트

소프트웨어 인터럽트는 트랩이라고도 한다. 프로세스 오류 등으로 프로세스가 시스템콜을 호출할 때 발동한다.

인터럽트 핸들러 함수

인터럽트가 발생했을 때 이를 핸들링하기 위한 함수, 커널 내부의 IRQ를 통해 호출되며 request_irq()를 통해 인터럽트 핸들러 함수를 등록할 수 있다.

시스템콜

시스템콜이란 운영체재가 커널에 접근하기 위한 인터페이스이며 유저 프로그램이 운영체재의 서비스를 받기 위해 커널 함수를 호출할 때 사용한다. 유저 프로그램이 I/O 요청으로 트랩을 발동하면 올바른 I/O 요청인지 확인한 후 유저 모드가 시스템콜을 통해 커널 모드로 변환되어 실행된다. 예를 들어 I/O 요청인 fs.readFile()이라는 파일 시스템의 파일을 읽는 함수가 발동했다고 가정하면 이때 유저 모드에서 파일을 읽지 않고 커널 모드로 들어가 파일을 읽고 다시 유저 모드로 돌아가 그 뒤에 있는 유저 프로그램의 로직을 수행한다.

이 과정을 통해 컴퓨터 자원에 대한 직접 접근을 차단할 수 있고 프로그램을 다른 프로그램으로부터 보호할 수 있다.

프로세스나 스레드에서 운영체재로 어떠한 요청을 할 때 시스템콜이라는 인터페이스와 커널을 거쳐 운영체재에 전달된다.

modebit

시스템콜이 작동될 때 modebit을 참고해서 유저 모드와 커널 모드를 구분한다. modebit은 1 또는 0의 값을 가지는 플래그 변수이다.

메모리 계층

1. 레지스터 : CPU안에 있는 작은 메모리, 휘발성, 속도 가장 빠름, 기억 용량 가장 적다.
2. 캐시 : L1, L2 캐시를 지칭한다. 휘발성, 속도 빠름, 기억 용량 적다.
3. 주기억장치 : RAM을 가리킨다. 휘발성, 속도 보통, 기억 용량이 보통이다.
4. 보조기억장치 : HDD, SDD을 일컬으며 휘발성, 속도 낮음, 기억 용량 많다.

가상 메모리

메모리 관리 기법의 하나로 컴퓨터가 실제로 이용 가능한 메모리 자원을 추상화하여 이를 사용하는 사용자들에게 매우 큰 메모리로 보이게 만드는 것을 말한다.

가상적으로 주어진 주소를 가상 주소라고 하며, 실제 메모리에 있는 주소를 실제 주소라고 한다. 가상 주소는 메모리 관리 장치(MMU)에 의해 실제 주소로 변환되며, 이 덕분에 사용자는 실제 주소를 의식할 필요 없이 프로그램을 구축할 수 있게 된다.

가상 메모리는 가상 주소와 실제 주소가 매핑되어 있고 프로세스의 주소 정보가 들어 있는 페이지 테이블로 관리된다. 이때 속도 향상을 위해 TLB를 사용한다.

TLB

메모리와 CPU 사이에 있는 주소 변환을 위한 캐시이다. 페이지 테이블에 있는 리스트를 보관하며 CPU가 페이지 테이블까지 가지 않도록 해 속도를 향상할 수 있는 캐시 계층이다.

스와핑

만약 가상 메모리에는 존재하지만 실제 메모리인 RAM에는 현재 없는 데이터나 코드에 접근할 경우 페이지 폴트가 발생한다. 이를 방지하기 위해 당장 사용하지 않는 영역을 하드디스크로 옮겨 필요할 때 다시 RAM으로 불러와 올리고, 사용하지 않으면 다시 하드 디스크로 내림을 반복하여 RAM을 효과적으로 관리하는 것을 스와핑이라고 한다.

페이지

가상 메모리를 사용하는 최소 크기 단위

프레임

실제 메모리를 사용하는 최소 크기 단위

페이지 폴트

프로세스의 주소 공간에는 존재하지만 지금 이 컴퓨터의 RAM에는 없는 데이터에 접근했을 경우에 발생한다.

1. CPU는 물리 메모리를 확인하여 해당 페이지가 없으면 트랩을 발생해서 운영체제에 알린다.
2. 운영체제는 CPU의 동작을 잠시 멈춘다.
3. 운영체제는 페이지 테이블을 확인하여 가상 메모리에 페이지가 존재하는지 확인하고, 없으면 프로세스를 중단하고 현재 물리 메모리에 비어 있는 프레임이 있는지 찾는다. 물리 메모리에 없다면 스와핑이 발동된다.
4. 비어 있는 프레임에 해당 페이지를 로드하고, 페이지 테이블을 최신화한다.
5. 중단되어있던 CPU를 다시 시작한다.

스레싱

메모리의 페이지 폴트율이 높은 것을 의미하며, 이는 컴퓨터의 심각한 성능 저하를 초래한다.

스레싱은 메모리에 너무 많은 프로세스가 동시에 올라가게 되면 스와핑이 많이 일어나서 발생한다. 페이지 폴트가 일어나면 CPU 이용률이 낮아진다. CPU 이용률이 낮아지게 되면 운영체제는 CPU가 한가하다고 생각해 가용성을 더 높이기 위해 더 많은 프로세스를 메모리에 올리게 된다. 이와 같은 악순환이 반복되며 스레싱이 일어난다.

해결하기 위한 방법은 메모리를 늘리거나, HDD에서 SDD로 바꾸거나 운영체제에서는 작업 세트와 PFF가 있다.

작업세트

프로세스의 과거 사용 이력인 지역성을 통해 결정된 페이지 집합을 만들어서 미리 메모리에 로드하는 것이다.

PFF

페이지 폴트 빈도를 조절하는 방법으로 상한선과 하한선을 만드는 방법이다. 상한선에 도달하면 페이지를 늘리고 하한선에 도달하면 페이지를 줄인다.

로그인, 쿠키와 세션, JWT 토큰

HTTP란?

stateless 하다. 연결을 끊는 순간 사용자와 서버의 통신이 끝나며 상태 정보는 유지하지 않는 특성이 있다.

브라우저에서 상태를 유지하는 방법

• 쿠키와 세션
• 토큰 기반 방식

세션

서버와 클라이언트의 연결이 활성화된 상태

세션 ID

웹 서버 메모리에 저장되는 클라이언트에 대한 유니크한 ID(서버 또는 데이터베이스에 저장)

쿠키

• 키 - 값으로 구성된 작은 데이터 조각
• 쿠키에 담긴 데이터는 브라우저에서 관리된다. 하지만 보통 만료 날짜를 서버에서 설정한다.
• 이름, 값, 만료 날짜 등으로 구성

쿠키와 세션

1. 처음 로그인 -> 쿠키, 세션 ID 생성 그 이후 다시 요청했을 때 HTTP 헤더에 쿠키를 포함시켜 요청한다.
2. 해당 쿠키에 맞는 세션 ID로 전에 로그인했던 아이디인지 확인
3. 로그인을 유지

XSS(Cross Site Scripting)

쿠키는 클라이언트에서 자바스크립트로 조회가 가능하다. 공격자들이 자바스크립트로 쿠키를 가로채고자 시도를 하는데 이를 XSS라고 한다.

해결 방법 : HTTP Only Cookie 또는 secure cookie를 사용한다.

• Set-Cookie : 쿠키명 = 쿠키값; path=/ ; secure
• Set-Cookie : 쿠키명 = 쿠키값; path=/ ; HttpOnly

보통은 HTTP 관련 라이브러리에 적혀있는 대로 사용한다.

ex) axios.defaults.withCredentials = true;

쿠키 - 세션 방식의 단점

로그인할 때마다 세션 ID를 저장해야 돼서 로그인 중인 유저의 수가 늘어난다면 서버의 메모리 과부하 등 악영향을 미친다.

토큰 기반 인증 방식

JWT토큰 인증은 토큰 기반 인증서버를 통해서 하게 하고 서버는 stateless 하게 내버려 두자. 요청 -> 토큰 생성 -> 이후 사용자가 토큰을 헤더(authoriztion 키에 넣어서 요청, 이 토큰을 기반으로)

JWT(JSON Web Token, RFC 7519)

헤더, 페이로드, 서명으로 이루어져 있으며 JSON 객체로 인코딩 된다. 메세지 인증, 암호화에 사용

Header

어떠한 방법의 서명 알고리즘을 사용할 것인가에 대한 정보

Payload

데이터, 토큰 발급자, 토큰 유효기간(인증이 필요한 최소한의 정보만)

Signature

헤더에 정의된 알고리즘으로 인코딩된 헤더와 페이로드를 합친 값, 그리고 비밀키를 기반으로 생성된 서명 값

JWT 장점

사용자가 인증되면 사용자는 모든 시스템에서 사용할 수 있는 보안 토큰을 받습니다. 즉, 단일 엔드포인트를 생성해서 다른 모든 서버 간의 API 상호작용을 인증할 수 있다는 점에서 좋다.

JWT의 주요한 이점은 사용자 인증에 필요한 모든 정보는 토큰 자체에 포함하기 때문에 별도의 인증 저장소가 필요 없다.

확장성, 디버깅, 사이즈가 작음, JWT토큰 자체가 독립적이다.

JWT 단점

더 많은 필드가 추가되면 토큰이 비대해져 트래픽에 영향

탈취하여 디코딩하면 데이터를 볼 수 있다.

브라우저 렌더링 과정

1. DOM 트리 구축

하나의 html 페이지는 div, span 등 각각의 요소를 가진다. 각 요소는 하나하나 노드로 설정이 되어 트리 형태로 저장된다. 이를 DOM 트리라고 한다. 예를 들어 div > span, span이 있다면 div라는 부모 노드 밑에 span이라는 자식 노드가 2개 생기는 것이다.

2. 렌더 트리와 렌더 레이어 생성

각각의 노드는 CSS파서에 의해 정해진 스타일 규칙이 적용되어 있다. span.color="red"는 노드 색깔이 빨간색이다 등을 말한다. 이런 규칙에 따라 CSSOM이라는 트리가 만들어지고 미리 만들어놓은 DOM트리 내에 있는 노드와 함께 렌더 객체가 생성되며 이들이 모여 병렬적인 렌더 트리가 생성된다. 상속적인 스타일은 부모 노드에만 위치하도록 설계하는 등의 최적화를 거쳐 렌더 레이어가 완성된다.

3. 렌더 레이어를 대상으로 Layout설정

이때 좌표는 보통 부모를 기준으로 설정된다. Global Layout은 브라우저 사이즈가 증가하거나 폰트 사이즈가 커지면 변경된다.

4. 렌더레이어를 대상으로 칠하기

픽셀마다 점을 찍듯 칠한다. 이를 레스터화라고도 한다.

5. 레이어 합치기 및 표기

각각의 레이어로부터 비트맵이 생성되고 GPU에 텍스처로 업로드된다. 그다음 택스처들은 서로 합쳐져 하나의 이미지로 렌더링 되며 화면으로 출력된다.

웹 브라우저의 캐시

대표적인 캐시로는 웹 브라우저의 작은 저장소 쿠키, 로컬 스토리지, 세션 스토리지가 있다. 이러한 것들은 보통 사용자의 커스텀한 정보나 인증 모듈 관련 사항들을 웹 브라우저에 저장해서 추후 서버에 요청할 때 자신을 나타내는 아이덴티티나 중복 요청 방지를 위해 쓰인다.

쿠키

쿠키는 만료기한이 있는 키 - 값 저장소이다. same site 옵션을 strict로 설정하지 않았을 경우 다른 도메인에서 요청했을 때 자동 전송되며, 4KB까지 데이터를 저장할 수 있고 만료기한을 정할 수 있다. 쿠키를 설정할 때는 document.cookie로 쿠키를 볼 수 없게 httponly 옵션을 거는 것이 중요하며, 클라이언트 또는 서버에서 만료기한 등을 정할 수 있는데 보통 서버에서 만료기한을 정한다.

로컬 스토리지

로컬 스토리지는 만료기한이 없는 키 - 값 저장소이다. 10MB까지 저장할 수 있으며 웹브라우저를 닫아도 유지되고 도메인 단위로 저장, 생성된다. 클라이언트에서만 수정 가능하다.

세션 스토리지

세션 스토리지는 만료기한이 없는 키 - 값 저장소이다. 탭 단위로 세션 스토리지를 생성하며, 탭을 닫을 때 해당 데이터가 삭제된다. 5MB까지 저장이 가능하다. 클라이언트에서만 수정 가능하다.

HTTP의 상태 코드

1xx(정보)

요청을 받았으며 프로세스를 계속한다.

2xx(성공)

요청을 성공적으로 받았으며 인식했고 수용한다.

• 200 OK : 요청을 성공적으로 되었습니다.
• 201 Created : 요청이 성공적이었으며 그 결과로 새로운 리소스가 생성되었다.

3xx(리다이렉션)

요청 완료를 위해 추가 작업 조치가 필요하다

• 301 Moved perma nently : 이 응답 코드는 요청한 리소스의 URI가 변경되었음을 의미한다. 변경된 새로운 URI를 응답에서 주는 것이 좋다.

4xx(클라이언트 오류)

요청의 문법이 잘못되었거나 요청을 처리할 수 없다.

• 400 Bad Request : 이 응답은 잘못된 문법으로 인하여 서버가 요청을 이해할 수 없음을 의미한다.
• 401 Unauthorized : 클라이언트의 인증이 되지 않음을 의미한다.

5xx(서버 오류)

서버가 명백히 유효한 요청에 대해 충족을 실패했다.

• 500 Internal Server Error : 서버에 오류가 있음을 의미한다.

HTTP의 메서드

POST : 자원을 생성

보통 하위 자원을 생성한다. 성공적으로 생성되면 HTTP 상태 201을 반환

GET : 읽기

성공 시 200, 오류의 경우 가장 자주 404(Not Found) 또는 400(Bad Request)을 반환한다. 데이터를 수정, 삭제하는데 반드시 사용하면 안 된다.

PUT : 업데이트(전체 자원)

요청을 보낼 때 전체를 보내야 한다.

PATCH : 업데이트(일부 자원)

요청을 보낼 때 수정하는 일부분을 보내야 한다.

DELETE : 삭제

REST API

API란?

API는 소프트웨어와 소프트웨어 사이 데이터 전송을 가능하게 하는 프로그램이다.

Uniform-Interface

자원들이 각각의 독립적인 인터페이스를 가져야 한다.

• 웹페이지를 변경했다고 웹 브라우저를 업데이트하는 일은 없어야 된다.
• HTTP 명세나 HTML 명세가 변경되어도 웹페이지는 잘 작동해야 한다.

REST API 아키텍처 규칙

1. Self - descriptive messages

HTTP Header에 타입을 명시하고 각 메시지(자원)들은 MIME types에 맞춰 표현되어야 한다.

예를 들어. json을 반환한다면 application/json으로 명시해주어야 한다. MIME types는 문서, 파일 등의 특성과 형식을 나타내는 표준이다. 'font/ttf', 'text/plain', 'text/csv' 등

2. HATEOAS 구조

하이퍼링크에 따라 다른 페이지를 보여줘야 하며 데이터마다 어떤 URL에서 원했는지 명시해주어야 한다.

3. Stateless

이 규칙은 HTTP 자체가 Stateless이기 때문에 HTTP를 이용하는 것만으로도 만족된다. 즉 REST API를 제공해주는 서버는 세션(session)을 해당 서버 쪽에 유지하지 않는다는 의미이다.

4. Cacheable

HTTP는 원래 캐싱이 된다. 새로고침을 하면 304가 뜨면서 원래 있던 js와 css이미지 등을 불러오는 것을 볼 수 있다. 이러한 캐싱은 네트워크 요청을 줄여주며 이는 UX 향상에도 도움이 된다. 네트워크 요청 시 해당되는 자원들을 복사해서 메모리에 저장해두었다가 또 같은 요청 시 네트워크 요청을 하지 않고 브라우저 메모리에 있던 자원을 다시 반환한다. HTTP 메서드 중 GET에 한정되며 Cache-Control:max-age=100(100초) 이런 식으로 한정된 시간을 정할 수가 있다. 캐싱된 데이터가 유효한지 판단하기 위해 Last-modifed와 Etag를 쓴다. Etag는 전달되는 값에 태그를 붙여서 캐싱되는 자원인지를 확인해주는 것이다.

5. Client-Server 구조

클라이언트와 서버가 서로 독립적인 구조를 가져야 한다. 물론 이는 HTTP를 통해 가능한 구조이다. 서버에서 HTTP 표준만 지킨다면 웹에서는 그에 따른 화면이 잘 나타나게 된다. 서버는 API를 제공하고 그 API에 맞는 비즈니스 로직을 처리하면 된다. 클라이언트에서는 HTTP로 받는 로직만 잘 처리하면 된다.

6. Layered System

계층구조로 아키텍처를 만들 수 있다는 것을 뜻한다.

URI 규칙

1. 동작은 HTTP 메서드로 해야 한다. 수정 = put, 삭제 = delete, 추가 = post, 조회 = get을 이용해야 한다. 예를 들어 /books/delete/1 이렇게 표기하면 안 된다.
2. 확장자는 표기하지 말아야 한다.
3. 동사가 아닌 명사로만 표기해야 한다. 유저가 책을 소유한다라고 하려면 유저/유저아이디/inclusion/책/책 아이디
4. URI는 계층적인 내용을 담고 있다. /집/아파트/전세 이런 식으로 내려가야 한다.
5. 소문자로 쓰며 너무 길 경우에는 *****-**** 를 쓴다.
6. HTTP 응답 상태 코드를 활용한다.

도서관 시스템의 REST API 예시

get('/books/') : 모든 책을 조회한다.

post('/books/booksid') : 책을 생성한다.

put('/books/'booksid) : 책을 수정한다.

get('/books/booksid') : 특정 책을 조회한다.

put('/users/userid/books/booksid') : 어떤 유저가 특정 책을 빌린다.

patch('/users/userid/books/booksid') : 어떤 유저가 특정 책을 빌린다.

HTTP/1.0

HTTP/1.0은 기본적으로 한 연결당 하나의 요청을 처리하도록 설계되어있다. 서버로부터 파일을 가져올 때마다 TCP의 3-way-handshake를 계속해서 열어야 하기 때문에 RTT가 증가하는 단점이 있다.

RTT

패킷이 목적지에 도달하고 나서 다시 출발지로 돌아오기까지 걸리는 시간, 패킷 왕복 시간

RTT 증가를 해결하기 위한 방법

매번 연결할 때마다 RTT가 증가하니 서버에 부담이 많이 가고 사용자 응답 시간이 길어졌다. 이를 해결하기 위해 이미지 스플리팅, 코드 압축, 이미지 Base64 인코딩을 사용했다.

이미지 스플리팅

많은 이미지를 다운로드하게 되면 과부하가 걸리기 때문에 많은 이미지가 협쳐 있는 하나 이미지를 다운로드하고, 이를 기반으로 background-image의 position을 이용해 이미지를 표기하는 방법이다.

코드 압축

코드압축은 코드를 압축해 개행 문자, 빈칸을 없애서 코드의 크기를 최소화하는 방법이다.

개행 문자, 띄어쓰기 등이 사라져 코드가 압축되면 코드 용량이 줄어든다.

이미지 Base64 인코딩

이미지 파일을 64진법으로 이루어진 문자열로 인코딩하는 방법이다. 이 방법을 사용하면 서버와의 연결을 열고 이미지에 대해 서버에 HTTP 요청을 할 필요가 없다는 장점이 있다. 하지만 Base64 문자열로 변환할 경우 37% 정도 크기가 더 커지는 단점이 있다.

HTTP/1.1

매번 TCP 연결을 하는 것이 아니라 한 번 TCP 초기화를 한 이후에 keep-alive라는 옵션으로 여러 개의 파일을 송수신할 수 있게 바뀌었다. 한번 TCP 3-way-shake 가 발생하면 그다음부터 발생하지 않는 것을 볼 수 있다. 하지만 문서 안에 포함된 다수의 리소스(이미지, css, script)를 처리하려면 요청할 리소스 개수에 비례해서 대기 시간이 길어지는 단점이 있다.

HOL Blocking

HOL Blocking은 네트워크에서 같은 큐에 있는 패킷이 그 첫 번째 패킷에 의해 지연될 때 발생하는 성능 저하 현상이다. 예를 들어 image.jpg와 style.css, data.xml을 다운로드받을 때 보통은 순차적으로 잘 받아지지만 image.jpg가 느리게 받아진다면 그 뒤에 있는 것들이 대기하게 되며 다운로드가 지연되는 상태가 된다.

무거운 헤더 구조

HTTP/1.1의 헤더에는 쿠키등 많은 메타데이터가 들어 있고 압축이 되지 않아 무거웠다.

HTTP/2.0

HTTP/2.0은 HTTP/1.x 보다 지연 시간을 줄이고 응답 시간을 더 빠르게 할 수 있으며 멀티플렉싱, 헤더 압축, 서버 푸시, 요청의 우선순위를 처리를 지원하는 프로토콜이다.

멀티플렉싱

멀티플렉싱이란 여러 개의 스트림을 사용하여 송수신한다는 것이다. 이를 통해 특정 스트림의 패킷이 손실되었다고 하더라도 해당 스트림에만 영향을 미치고 나머지 스트림은 멀쩡하게 동작할 수 있다. 멀티플렉싱을 통해 단일 연결을 사용하여 병렬로 여러 요청을 받을 수 있고 응답을 줄 수 있다. 이렇게 되면 HTTP/1.x에서 발생하는 HOL Blocking을 해결할 수 있다.

스트림

시간이 지남에 따라 사용할 수 있게 되는 일련의 데이터 요소를 가리키는 데이터 흐름

헤더 압축

HTTP/1.x에서 크기가 큰 헤더의 문제를 HTTP/2.0에서는 헤더 압축을 써서 해결하는데, 허프만 코딩 압축 알고리즘을 사용하는 HPACK 압축 형식을 가진다.

허프만 코딩

문자열을 문자 단위로 쪼개 빈도수를 세어 빈도가 높은 정보는 적은 비트 수를 사용하여 표현하고, 빈도가 낮은 정보는 비트 수를 많이 사용하여 표현해서 전체 데이터의 표현에 필요한 비트 양을 줄이는 원리이다.

서버 푸시

HTTP/1.1에서는 클라이언트가 서버에 요청을 해야 파일을 다운받을 수 있었다면, HTTP/2는 클라이언트 요청 없이 서버가 바로 리소스를 푸시할 수 있다.

HTTPS

HTTP/2는 HTTPS 위에서 동작한다. HTTPS는 애플리케이션 계층과 전송 계층 사이에 신뢰 계층인 SSL/TLS 계층을 넣은 신뢰할 수 있는 HTTP 요청이다.

SSL/TLS

SSL/TLS는 전송 계층에서 보안을 제공하는 프로토콜이다. 클라이언트와 서버가 통신할 때 SSL/TLS를 통해 제삼자가 메시지를 도청하거나 변조하지 못하도록 한다. SSL/TLS를 통해 공격자가 서비인 척하며 사용자 정보를 가로채는 네트워크 상의 인터셉터를 방지할 수 있다.

SSL/TLS는 보안 세션을 기반으로 데이터를 암호화하며 보안 세션이 만들어질 때 인증 메커니즘, 키 교환 암호화 알고리즘, 해싱 알고리즘이 사용된다. 참고로 TLS 1.3은 사용자가 이전에 방문한 사이트로 다시 방문한다면 SSL/TLS에서 보안 세션을 만들 때 걸리는 통신을 하지 않아도 된다. 이를 0-RTT라 한다.

보안 세션

보안 세션이란 보안이 시작되고 끝나는 동안 유지되는 세션을 말하고, SSL/TLS는 핸드셰이크를 통해 보안 세션을 생성하고 이를 기반으로 상태 정보 등을 공유한다. 클라이언트와 서버와 키를 공유하고 이를 기반으로 인증, 인증 확인 등의 작업이 일어나는 단 한 번의 1-RTT가 생긴 후 데이터를 송수신하는 것을 볼 수 있다. 클라이언트에서 사이퍼 슈트를 서버에 전달하면 서버는 받은 사이퍼 슈트의 암호화 알고리즘 리스트를 제공할 수 있는지 확인한다. 제공할 수 있다면 서버에서 클라이언트로 인증서를 보내는 인증 메커니즘이 시작되고 이후 해싱 알고리즘 등으로 암호화된 데이터의 송수신이 시작된다.

사이퍼 슈트

사이퍼 슈트는 프로토콜, AEAD 사이퍼 모드, 해싱 알고리즘이 나열된 규약을 말하며 다섯 개가 있다.

• TLS_AES_128_GCM_SHA256
• TLS_AES_256_GCM_SHA384
• TLS_CHACHA20_POLY1305_SHA256
• TLS_AES_128_CCM_SHA256
• TLS_AES_128_CCM_8_SHA256

TLS_AES_128_GCM_SHA256에는 세가지 규약이 들어 있는데 TLS는 프로토콜, AES_128_GCM은 AEAD 사이퍼 모드, SHA256은 해싱 알고리즘을 뜻한다.

AEAD 사이퍼 모드

AEAD는 데이터 암호화 알고리즘이며 AES_128_GCM 등이 있다. 예를 들어 AES_128_GCM이라는 것은 128비트의 키를 사용하는 표준 블록 함호화 기술과 병렬 계산에 용이한 암호화 알고리즘 GCM이 결합된 알고리즘을 뜻한다.

암호화 알고리즘

키 교환 암호화 알고리즘으로는 대수곡선 기반의 ECDHE 또는 모듈식 기반의 DHE를 사용한다. 둘 다 디피-헬만 방식을 근간으로 만들어졌다.

디피-헬만 키 교환 암호화 알고리즘

디피-헬만 키 교환 암호화 알고리즘은 암호키를 교환하는 하나의 방법이다.

처음에 공개 값을 공유하고 각자의 비밀 값과 혼합한 후 혼합 값을 공유한다. 각자 비밀 값과 또 혼합한다. 그 이후에 공통의 암호키가 생성되는 것이다.

SHA-256 알고리즘

SHA-256 알고리즘은 해시 함수의 결괏값이 256비트인 알고리즘이며 해싱을 해야 할 메세지에 1을 추가하는 등 전처리를 하고 전 처리된 메시지를 기반으로 해시를 반환한다.

HTTPS 구축 방법

직접 CA에서 구매한 인증키를 기반으로 HTTPS 서비스를 구축하거나, 서버 앞단의 HTTPS를 제공하는 로드밸런서를 두거나, 서버 앞단에 HTTPS를 제공하는 CDN을 둬서 구축한다.

HTTP/3

TCP 위에서 돌아가는 HTTP/2와는 달리 HTTP/3은 QUIC이라는 계층 위에서 돌아가며, TCP 기반이 아닌 UDP 기반으로 돌아간다.

QUIC는 TCP를 사용하지 않기 때문에 통신을 시작할 때 번거로운 3-way-handshake과정을 거치지 않아도 된다. QUIC는 첫 연결 설정에 1-RTT만 소요된다. QUIC는 순방향 오류 수정 메커니즘이 적용되었다. 전송한 패킷이 손실되었다면 수신 측에서 에러를 검출하고 수정하는 방식이며 열악한 네트워크 환경에서도 낮은 패킷 손실률을 자랑한다.

네트워크 기기의 처리 범위

네트워크 기기는 계층별로 처리 범위를 나눌 수 있다. 또한 상위 계층을 처리하는 기기는 하위 계층을 처리할 수 있지만 그 반대는 불가하다.

• 애플리케이션 계층 : L7 스위치
• 인터넷 계층 : 라우터, L3 스위치
• 데이터 링크 계층 : 브리지, L2 스위치
• 물리 계층 : NIC, 리피터, AP

L7 스위치

L7 스위치는 로드밸런서라고도 하며, 서버의 부하를 분산하는 기기이다. 클라이언트로부터 오는 요청들을 뒤쪽의 여러 서버로 나누는 역할을 하며 시스템이 처리할 수 있는 트래픽 증가를 목표로 한다.

URL, 서버, 캐시, 쿠키들을 기반으로 트래픽을 분산한다. 또한 바이러스, 불필요한 외부 데이터 등을 걸러내는 필터링 기능 또한 가지고 있으며 응용 프로그램 수준의 트래픽 모니터링도 가능하다.

만약 장애가 발생한 서버가 있다면 이를 트래픽 분산 대상에서 제외해야 하는데, 이는 정기적으로 헬스 체크를 이용하여 감시하면서 이루어진다.

L7 스위치와 L4 스위치 차이

L4 스위치는 인터넷 계층을 처리하는 기기로 스트리밍 관련 서비스에서는 사용할 수 없으며 메시지를 기반으로 인식하지 못하고 IP와 포트를 기반으로 트래픽을 분산한다.

L7 스위치는 IP, 포트 외에도 URL, HTTP 헤더, 쿠키 등을 기반으로 트래픽을 분산한다.

L7 스위치를 이용한 로드밸런싱은 ALB 컴포넌트로 하며, L4 스위치를 이용한 로드밸런싱은 NLB 컴포넌트로 한다.

헬스 체크

L4 스위치, L7 스위치 모두 헬스 체크를 통해 정상적인 서버 또는 비정상적인 서버를 판별하는데, 헬스 체크는 전송 주기와 재전송 횟수 등을 설정한 이후 반복적으로 서버에 요청을 보내는 것을 말한다.

TCP, HTTP 등 다양한 방법으로 요청을 보내며 이 요청이 정상적이라면 정상 서버로 판별

인터넷 계층을 처리하는 기기

라우터

라우터는 여러 개의 네트워크를 연결, 분할, 구분시켜주는 역할을 하며 다른 네트워크에 존재하는 장치끼리 서로 데이터를 주고받을 때 패킷 소모를 최소화하고 경로를 최적화하여 최소 경로로 패킷을 포워딩하는 라우팅을 하는 장비이다.

L3 스위치

L3 스위치란 L2 스위치의 기능과 라우팅 기능을 갖춘 장비이다. 라우터는 소프트웨어 기반 라우팅과 하드웨어 기반 라우팅을 하는 것으로 나눠지고 하드웨어 기반의 라우팅을 담당하는 장치를 L3 스위치라고 한다.

데이터 링크 계층을 처리하는 기기

L2 스위치

L2 스위치는 장치들의 MAC 주소를 MAC 주소 테이블을 통해 관리하며, 연결된 장치로부터 패킷이 왔을 때 패킷을 전송한다.

단순히 패킷의 MAC 주소를 읽어 스위칭하는 역할을 한다.

브리지

브리지는 두 개의 근거리 통신망(LAN)을 상호 접속할 수 있도록 하는 통신망 연결 장치로, 포트와 포트 사이의 역할을 하며 장치에서 받아온 MAC 주소를 MAC 주소 테이블로 관리한다.

브리지는 통신망 범위를 확장하고 서로 다른 LAN 등으로 이루어진 하나의 통신망을 구축할 때 쓰인다.

물리 계층을 처리하는 기기

NIC

LAN 카드라고 하는 네트워크 인터페이스 카드는 2대 이상의 컴퓨터 네트워크를 구성하는 데 사용한다. 네트워크와 빠른 속도로 데이터를 송수신할 수 있도록 컴퓨터 내에 설치하는 확장 카드이다. LAN 카드에는 각각을 구분하기 위한 고유의 식별번호인 MAC 주소가 있다.

리피터

리피터는 들어오는 약해진 신호 정도를 증폭하여 다른 쪽으로 전달하는 장치이다. 이를 통해 패킷이 더 멀리 갈 수 있다. 광케이블 보급이 됨에 따라 현재는 잘 안 쓰인다.

AP

AP는 패킷을 복사하는 기기이다. AP에 유선 LAN을 연결한 후 다른 장치에서 무선 LAN 기술을 사용하여 무선 네트워크 연결을 할 수 있다.

IP주소

ARP

컴퓨터 간의 통신은 흔히들 IP 주소 기반으로 통신한다고 알고 있지만 정확하게는 IP 주소에서 ARP를 통해 MAC 주소를 기반으로 통신을 한다. ARP란 IP 주소로부터 MAC 주소를 구하는 IP와 MAC 주소의 다리 역할을 하는 프로토콜이다.

ARP를 통해 가상 주소인 IP 주소를 실제 주소인 MAC 주소로 변환한다. 이와 반대로 RARP를 통해 실제 주소인 MAC 주소를 가상 주소인 IP 주소로 변환하기도 한다.

ARP의 주소를 찾는 과정

장치 A가 ARP Request 브로드캐스트를 보내서 IP 주소인 120.70.80.3에 해당하는 MAC 주소를 찾는다. 그러고 나서 해당 주소에 맞는 장치 B가 ARP reply 유니캐스트를 통해 MAC 주소를 반환하는 과정을 거쳐 IP 주소에 맞는 MAC 주소를 찾게 된다.

브로드캐스트

송신 호스트가 전송한 데이터가 네트워크에 연결된 모든 호스트에 전송되는 방식

유니캐스트

고유 주소로 식별된 하나의 네트워크 목적지에 1 : 1로 데이터를 전송하는 방식

홉바이홉 통신

IP 주소를 통해 통신하는 과정을 홉바이홉 통신이라고 한다. 여기서 홉이란 영어 뜻 자체로는 건너뛰는 모습을 의미한다. 이는 통신망에서 각 패킷이 여러 개의 라우터를 건너가는 모습을 비유적으로 표현한 것이다. 각각의 라우터에 있는 라우팅 테이블의 IP를 기반으로 패킷을 전달하고 다시 전달해나간다. 통신 장치에 있는 라우팅 테이블의 IP를 통해 시작 주소부터 시작하여 다음 IP로 계속해서 이동하는 라우팅 과정을 거쳐 패킷이 최종 목적지까지 도달하는 통신을 말한다.

라우팅 테이블

라우팅 테이블은 송신지에서 수신지까지 도달하기 위해 사용되며 라우터에 들어가 있는 목적지 정보들과 그 목적지로 가기 위한 방법이 들어 있는 리스트를 뜻한다. 라우팅 테이블에는 게이트웨이와 모든 목적지에 대해 해당 목적지에 도달하기 위해 거쳐야 할 다음 라우터의 정보를 가지고 있다.

게이트웨이

게이트웨이는 서로 다른 통신망, 프로토콜을 사용하는 네트워크 간의 통신을 가능하게 하는 관문 역할을 하는 컴퓨터나 소프트웨어이다.

IP 주소 체계

IPv4

32비트를 8비트 단위로 점을 찍어 표기하며 127.45.67.89 같은 방식으로 IP 주소를 나타낸다.

IPv6

64비트를 16비트 단위로 점을 찍어 표기하며 2001:db8::ff00:42:8329와 같은 방식으로 IP 주소를 나타낸다.

클래스 기반 할당 방식(CIDR)

클래스 A, B, C는 일대일 통신으로 사용되고 클래스 D는 멀티캐스트 통신, 클래스 E는 앞으로 사용할 예비용으로 쓰는 방식이다. 맨 왼쪽에 있는 비트를 구분 비트라고 하는데 구분 비트를 통해 클래스 간의 IP가 나눠진다. 또한 네트워크의 첫 번째 주소는 네트워크 주소로 사용되고 가장 마지막 주소는 브로드캐스트용 주소로 네트워크에 속해 있는 모든 컴퓨터에 데이터를 보낼 때 사용한다.

이 방식은 사용하는 주소보다 버리는 주소가 많은 단점이 있다. 이를 해결하기 위해 DHCP와 IPv6, NAT이 나왔다.

DHCP

DHCP는 IP 주소 및 기타 통신 매개변수를 자동으로 할당하기 위한 네트워크 관리 프로토콜이다. 이 기술을 통해 네트워크 장치의 IP 주소를 수동으로 설정할 필요 없이 인터넷에 접속할 때마다 자동으로 IP 주소를 할당할 수 있다.

NAT

NAT은 패킷이 라우팅 장치를 통해 전송되는 동안 패킷의 IP 주소 정보를 수정하여 IP 주소를 다른 주소로 매핑하는 방법이다. IPv4 주소 체계만으로는 많은 주소들을 모두 감당하지 못하는 단점이 있는데, 이를 해결하기 위해 NAT으로 공인 IP와 사설 IP로 나눠서 많은 주소를 처리한다. NAT을 쓰는 이유는 주로 여러 대의 호스트가 하나의 공인 IP 주소를 사용하여 인터넷에 접속하기 위함이다. NAT을 이용하면 내부 네트워크에서 사용하는 IP 주소와 외부에 드러나는 IP 주소를 다르게 유지할 수 있기 때문에 내부 네트워크에 대한 어느 정도의 보안이 가능하다. 단점으로는 여러 명이 동시에 인터넷에 접속하게 되므로 접속 속도가 느려질 수 있다는 단점이 있다.

처리량

처리량이란 링크를 통해 전달되는 단위 시간당 데이터 양입니다. 단위로는 bps이다. 초당 전송 또는 수신되는 비트 수라는 의미이다.

처리량은 사용자들이 많아 접속할 때마다 커지는 트래픽, 네트워크 장치 간의 대역폭, 네트워크 중간에 발생하는 에러, 장치의 하드웨어 스펙에 영향을 받는다.

대역폭

주어진 시간 동안 네트워크 연결을 통해 흐를 수 있는 최대 비트 수 이다.

지연시간

지연 시간이란 요청이 처리되는 시간을 말하며 어떤 메시지가 두 장치 사이를 왕복하는 데 걸린 시간입니다.

TCP/IP 4 계층 모델

이 계층 모델은 네트워크에서 사용되는 통신 프로토콜의 집합으로 계층들은 프로토콜의 네트워킹 범위에 따라 네 개의 추상화 계층으로 구성된다.

계층 구조

TCP/IP 계층과 달리 OSI 계층은 애플리케이션 개층을 세 개로 쪼개고 링크 계층을 데이터 링크 계층, 물리 계층으로 나눠서 표현하는 것이 다르고, 인터넷 계층을 네트워크 계층으로 부른다는 점이 다르다.

이 계층들은 특정 계층이 변경되었을 때 다른 계층이 영향을 받지 않도록 설계되었다.

애플리케이션 계층

애플리케이션 계층은 FTP, HTTP, SSH, SMTP, DNS 등 응용 프로그램이 사용되는 프로토콜 계층이며 웹 서비스, 이메일 등 서비스를 실질적으로 사람들에게 제공하는 계층이다.

FTP

장치와 장치 간의 파일을 전송하는 데 사용하는 표준 통신 프로토콜이다.

SSH

보안되지 않은 네트워크에서 네트워크 서비스를 안전하게 운영하기 위한 암호화 네트워크 프로토콜이다.

HTTP

World Wide Web을 위한 데이터 통신의 기초이자 웹 사이트를 이용하는데 쓰는 프로토콜이다.

SMTP

전자 메일 전송을 위한 인터넷 표준 통신 프로토콜이다.

DNS

도메인 이름과 IP 주소를 매핑해주는 서버, 예를 들어 www.naver.com에 DNS 쿼리가 오면 [Root DNS] -> [.com DNS] -> [.naver DNS] -> [.www DNS] 과정을 거쳐 완벽한 주소를 찾아 IP를 매핑한다. 이를 통해 IP 주소가 바뀌어도 사용자들에게 똑같은 도메인 주소로 서비스할 수 있다.

전송 계층

전송 계층은 송신자와 수신자를 연결하는 통신 서비스를 제공하며 연결 지향 데이터 스트림 지원, 신뢰성, 흐름 제어를 제공하며, 애플리케이션과 인터넷 계층 사이의 데이터가 전달될 때의 중계 역할을 한다. 예로는 TCP, UDP 등이 있다.

TCP

패킷 사이의 순서를 보장하고 연결 지향 프로토콜을 사용해서 연결을 하여 신뢰성을 구축해서 수신 여부를 확인하며 '가상 회선 패킷 교환 방식'을 사용한다.

UDP

순서를 보장하지 않고 수신 여부를 확인하지 않으며 단순히 데이터만 주는 '데이터그램 패킷 교환 방식'을 사용한다.

TCP 연결 성립 과정

TCP는 신뢰성을 확보할 때 '3-way handshake'라는 작업을 진행한다.

1.SYN 단계 : 클라이언트는 서버에 클라이언트의 ISN을 담아 SYN을 보낸다. ISN은 새로운 TCP 연결의 첫 번째 패킷에 할당된 임의의 시퀀스 번호이다. 이는 장치마다 다를 수 있다.

2. SYN + ACK 단계 : 서버는 클라이언트의 SYN을 수신하고 서버의 ISN을 보내며 승인번호로 클라이언트의 ISN + 1을 보낸다.

3. ACK 단계 : 클라이언트는 서버의 ISN + 1 한 값인 승인번호를 담아 ACK를 서버에 보낸다.

3-way-handshake 과정 이후 신뢰성이 구축되고 데이터 전송을 시작한다. TCP는 이 과정이 있기 때문에 신뢰성이 있는 계층이라고 하며 UDP는 이 과정이 없기 때문에 신뢰성이 없는 계층이라고 한다.

SYN

SYNchronization의 약자로 연결 요청 플래그이다.

ACK

ACKnowledgement의 약자로 응답 플래그이다.

ISN

Initial Sequence Numbers의 약자로 초기 네트워크 연결을 할 때 할당된 32비트 고유 시퀀스 번호이다.

TCP 연결 해제 과정

TCP가 연결을 해제할 때는 4-way-handshake 과정이 발생한다.

1. 클라이언트가 연결을 닫으려고 할 때 FIN으로 설정된 세그먼트를 보낸다. 그리고 클라이언트는 FIN_WAIT_1 상태로 들어가고 서버의 응답을 기다린다.

2. 서버는 클라이언트로 ACK라는 승인 세그먼트를 보낸다. 그리고 CLOSE_WAIT 상태에 들어간다. 클라이언트가 세그먼트를 받으면 FIN_WAIT_2 상태에 들어간다.

3. 서버는 ACK를 보내고 일정 시간 이후에 클라이언트에 FIN이라는 세그먼트를 보낸다.

4. 클라이언트는 TIME_WAIT 상태가 되고 다시 서버로 ACK를 보내서 서버는 CLOSED 상태가 된다. 이후 클라이언트는 어느 정도 시간을 대기한 후 연결이 닫히고 클라이언트와 서버의 모든 자원의 연결이 해제된다.

TIME_WAIT의 이유

1. 지연 패킷이 발생할 경우를 대비하기 위함이다. 패킷이 뒤늦게 도달하고 이를 처리하지 못하면 데이터 무결성 문제가 발생한다.

2. 두 장치가 연결이 닫혔는지 확인하기 위해서이다. 만약 LAST_ACK 상태에서 닫히게 되면 다시 새로운 연결을 하려고 할 때 장치는 LAST_ACK로 되어 있기 때문에 접속 오류가 발생한다.

인터넷 계층

인터넷 계층은 장치로부터 받은 네트워크 패킷을 IP 주소로 지정된 목적지로 전송하기 위해 사용되는 계층이다. IP, ARP, ICMP 등이 있으며 패킷을 수신해야 할 상대의 주소를 지정하여 데이터를 전달한다. 상대방이 제대로 받았는지에 대해 보장하지 않는 비연결형적인 특징을 가지고 있다.

링크 계층

링크 계층은 광섬유, 전선, 무선 등으로 실질적인 데이터를 전달하며 장치 간의 신호를 주고받는 규칙을 정하는 계층이다.

이를 물리 계층과 데이터 링크 계층으로 나누기도 하는데 물리 계층은 무선 LAN과 유선 LAN을 통해 0과 1로 이루어진 데이터를 보내는 계층이며, 데이터 링크 계층은 이더넷 프레임을 통해 에러 확인, 흐름 제어, 접근 제어를 담당하는 계층이다.

계층 간 데이터 송수신 과정

HTTP를 통해 웹 서버에 있는 데이터를 요청하면 애플리케이션 계층에서 전송 계층으로 보내는 요청 값들이 캡슐화 과정을 거쳐 전달되고, 다시 링크 계층을 통해 해당 서버와 통신을 하고, 해당 서버의 링크 계층으로부터 애플리케이션까지 비캡슐화 과정을 거쳐 데이터가 전송된다.

캡슐화 과정

캡슐화 과정은 상위 계층의 헤더와 데이터를 하위 계층의 데이터 부분에 포함시키고 해당 계층의 헤더를 삽입하는 과정이다. 애플리케이션 계층의 데이터가 전송 계층으로 전달되면서 세그먼트 또는 데이터그램화 되어 TCP헤더가 붙여지게 된다. 그리고 이후 인터넷 계층으로 가면서 IP 헤더가 붙여지게 되며 패킷화가 되고, 이후 링크 계층으로 전달되면서 프레임 헤더와 프레임 트레일러가 붙어 프레임화가 된다.

비캡슐화 과정

비캡슐화 과정은 하위 계층에서 상위 계층으로 가며 각 계층의 헤더 부분을 제거하는 과정이다. 캡슐화된 데이터를 받게 되면 링크 계층에서부터 타고 올라오면서 프레임화된 데이터는 다시 패킷화를 거쳐 세그먼트, 데이터그램화를 거쳐 메시지화가 되는 비캡슐화 과정이 일어난다. 그 이후 최종적으로 사용자에게 애플리케이션의 PDU인 메시지로 전달된다.

PDU

네트워크의 어떠한 계층에서 계층으로 데이터가 전달될 때 한 덩어리의 단위를 PDU라고 한다. PDU는 제어 관련 정보들이 포함된 '헤더', 데이터를 의미하는 '페이로드'로 구성되어 있으며 계층마다 부르는 이름이 다르다.

• 애플리케이션 계층 : 메시지
• 전송 계층 : 세그먼트, 데이터그램
• 인터넷 계층 : 패킷
• 링크 계층 : 프레임(데이터 링크 계층), 비트(물리 계층)
