2022 Cloud Study Jam) 쿠버네티스 입문반 Orchestrating the Cloud with Kubernetes

개요

• Kubernetes Engine을 사용하여 완전한 Kubernetes 클러스터를 프로비저닝 합니다.
• 를 사용하여 Docker 컨테이너를 배포하고 관리 kubectl합니다.
• Kubernetes의 배포 및 서비스를 사용하여 애플리케이션을 마이크로 서비스로 나눕니다.

GitHub에서 샘플 코드를 가져와서 실습을 하셔야 됩니다.



1. Pods

kubectl create deployment nginx --image=nginx:1.10.0

Kubernetes는 deployment를 만들었습니다. deployment에 대한 자세한 내용은 나중에 설명한다고 합니다. 지금은 배포가 실행되는 노드에 오류가 발생하더라도 배포가 포드를 계속 실행 상태로 유지한다는 점만 알면 된다.

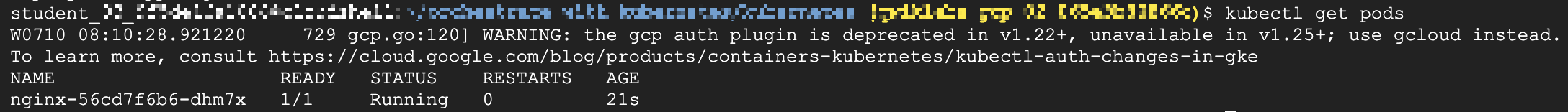

kubectl get pods

위의 명령어를 사용하여 현재 실행 중인 nginx 컨테이너를 볼 수 있다.

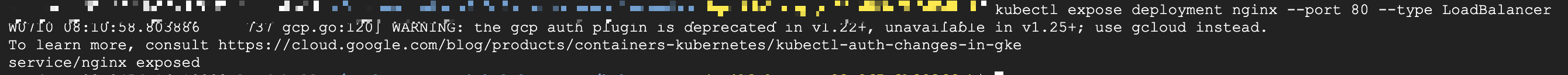

kubectl expose deployment nginx --port 80 --type LoadBalancer

Kubernetes는 공개 IP 주소가 연결된 외부 로드 밸런서를 생성했다. 해당 공용 IP 주소에 도달한 모든 클라이언트는 서비스 뒤의 포트로 라우팅 된다.

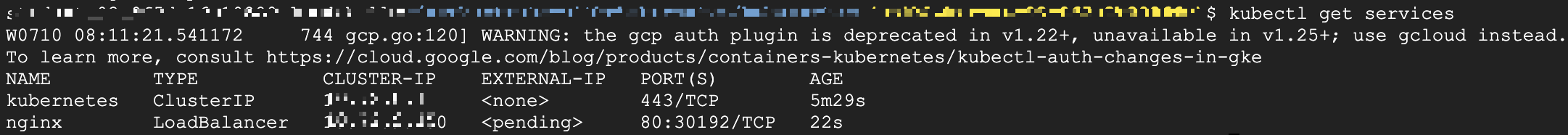

kubectl get services

Kubernetes의 현재 서비스 중인 목록을 볼 수 있다.



curl http://<External IP>:80

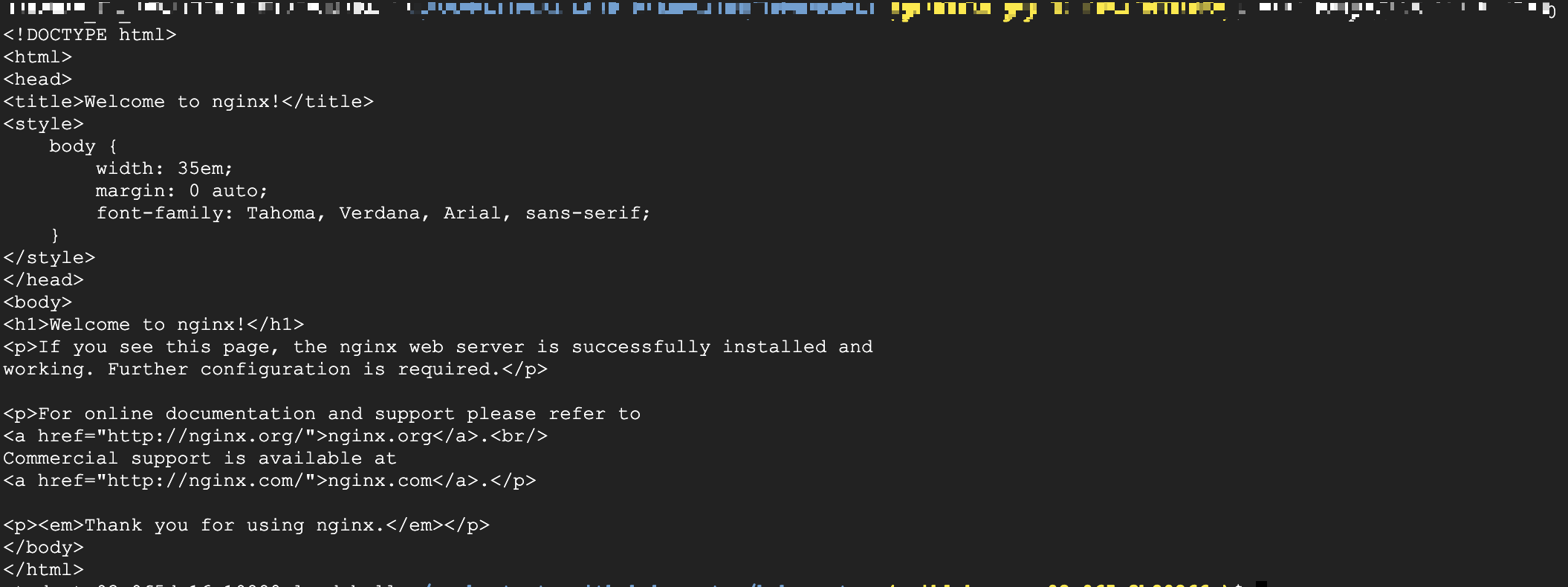

External IP를 이용하여 curl 명령어를 치면 Welcome to nginx 가 나오는 것을 확인하실 수 있습니다.

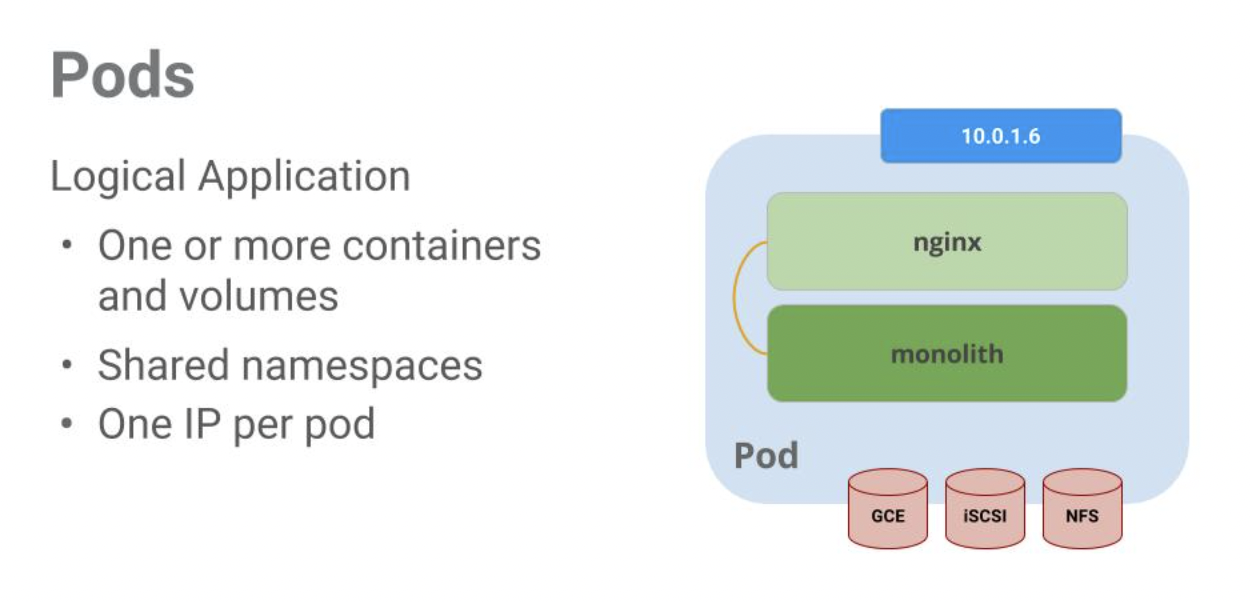

Kubernetes의 핵심은 Pod가 있다. Pod는 하나 이상의 컨테이너 컬렉션을 나타내고 보유한다. 일반적으로 서로에 대한 종속성이 강한 여러 컨테이너가 있는 경우 컨테이너를 단일 Pod 안에 패키징 한다. Pod에는 Volumes 도 있다.볼륨은 Pod가 살아있는 동안 지속되는 데이터 디스크이며 해당 포드의 컨테이너에서 사용할 수 있습니다. Pod는 콘텐츠에 대한 공유 네임스페이스를 제공합니다. 즉, 예제 Pod 내부의 두 컨테이너는 서로 통신할 수 있으며 연결된 볼륨도 공유할 수 있습니다. Pod는 또한 네트워크 네임스페이스를 공유한다. 이는 Pod 당 하나의 IP 주소가 있음을 의미합니다.

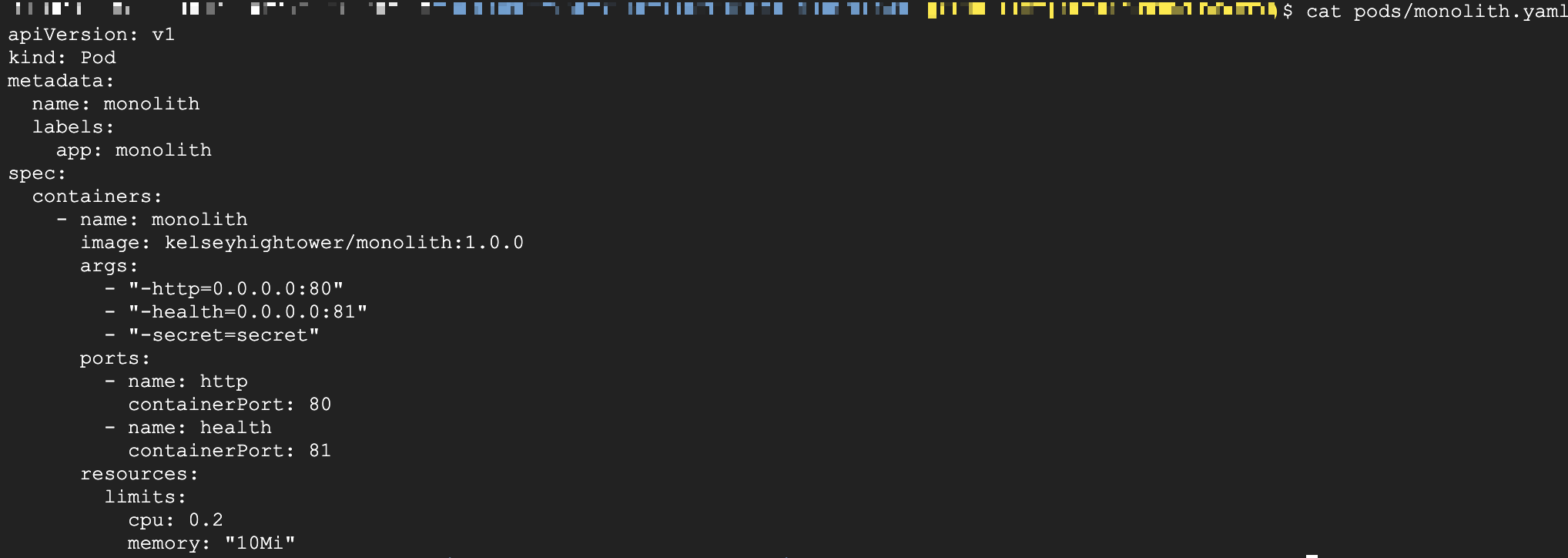

cat pods/monolith.yaml

위의 명령어는 모놀리스 포드 구성 파일을 확인하는 명령어이다.

• Pod는 하나의 컨테이너(모놀리스)로 구성됩니다.
• 컨테이너가 시작될 때 몇 가지 인수를 컨테이너에 전달합니다.

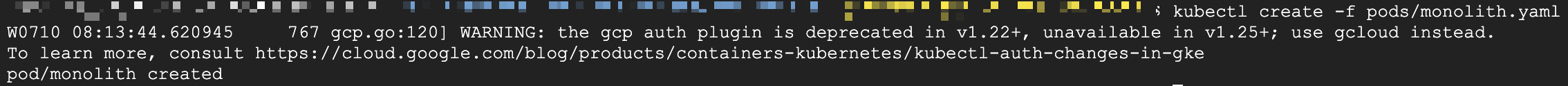

kubectl create -f pods/monolith.yaml

모놀리스 Pod를 만드는 명령어입니다.

모놀리스 컨테이너 이미지를 실행하려면 먼저 Docker Hub에서 가져와야 합니다.

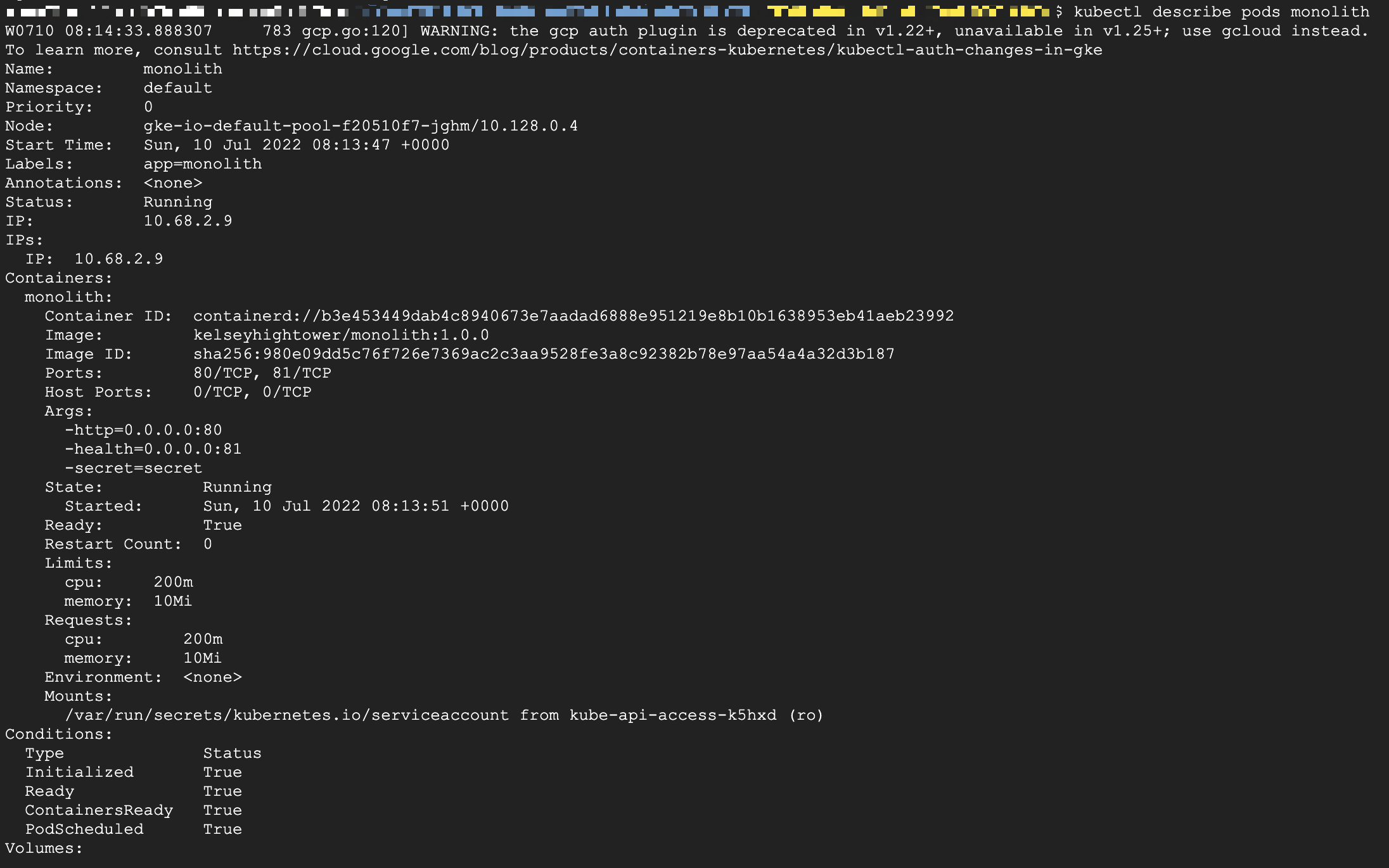

kubectl describe pods monolith

kubectl describe 명령어를 사용하면 모노리스 Pod IP 주소 및 이벤트 로그를 포함하여 모놀리스 Pod에 대한 자세한 정보를 얻을 수 있다.

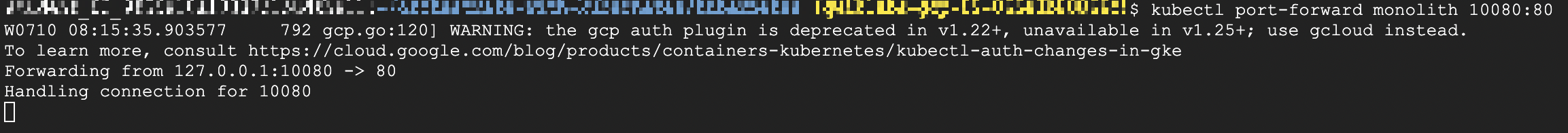

kubectl port-forward monolith 10080:80

기본적으로 Pod에는 사설 IP 주소가 할당되며 클러스터 외부에서 연결할 수 없습니다. kubectl port-forward 명령어를 사용하여 로컬 포트를 모놀리스 포드 내부의 포트에 매핑합니다.



curl http://127.0.0.1:10080

새로운 터미널을 열어서 curl 명령어를 치면 Hello라고 나오는 것을 확인하실 수 있습니다.



curl http://127.0.0.1:10080/secure

curl명령을 사용하여 보안 엔드포인트에 도달했을 때 인증 실패라고 나오는 것을 확인하실 수 있습니다.

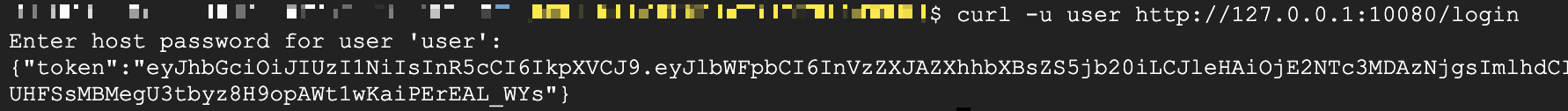

curl -u user http://127.0.0.1:10080/login

로그인을 해서 JWT 토큰을 발급받습니다.

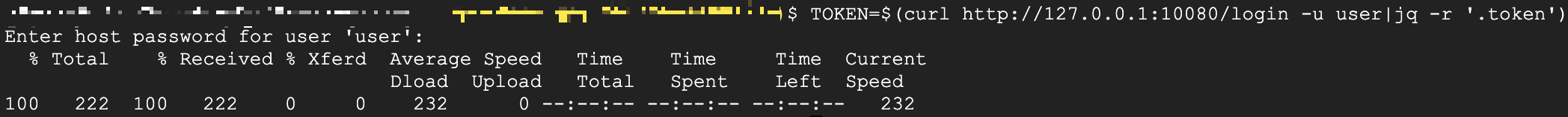

TOKEN=$(curl http://127.0.0.1:10080/login -u user|jq -r '.token')

Cloud Shell은 긴 문자열 복사를 잘 처리하지 못하므로 토큰에 대한 환경 변수를 만듭니다.



curl -H "Authorization: Bearer $TOKEN" http://127.0.0.1:10080/secure

다시 발급받은 토큰을 이용해서 접근을 하면 Hello 메시지가 정상 출력되는 것을 확인하실 수 있습니다.

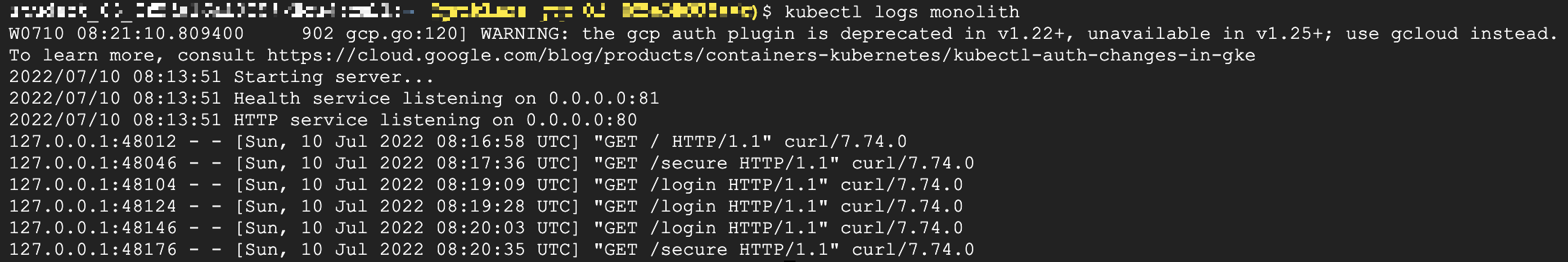

kubectl logs monolith

위의 명령어는 log를 확인하는 명령어입니다.

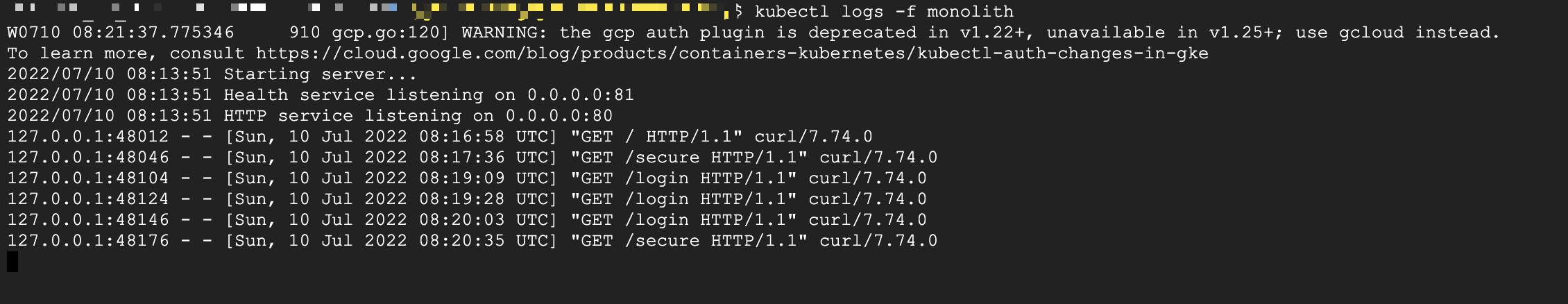

kubectl logs -f monolith

-f는 실시간으로 발생하는 로그를 확인할 수 있는 명령어입니다.

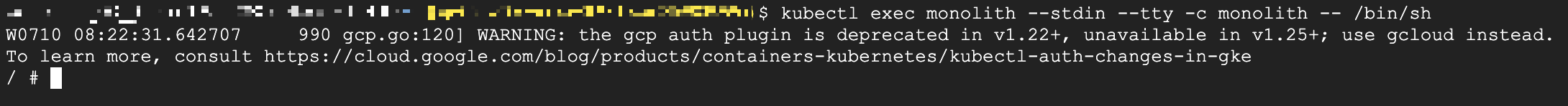

kubectl exec monolith --stdin --tty -c monolith -- /bin/sh

위의 명령어는 Monolith Pod 내에서 대화형 셸을 실행합니다. 컨테이너 내에서 문제를 해결하려는 경우에 유용하게 사용할 수 있다.

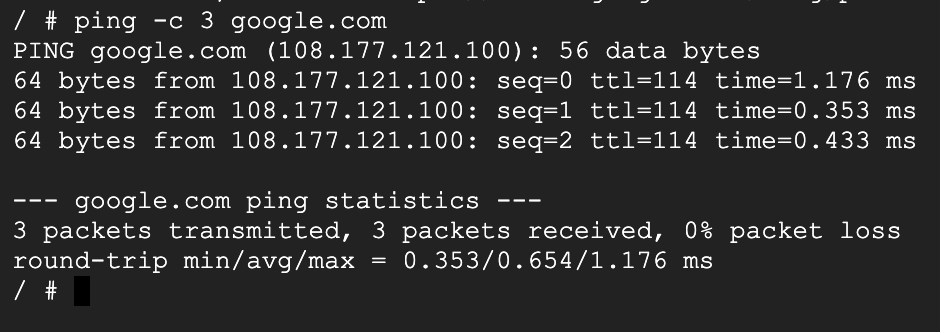

ping -c 3 google.com

모놀리스 컨테이너에 셸이 있으면 ping명령을 사용하여 외부 연결을 테스트할 수 있습니다.



2. Services

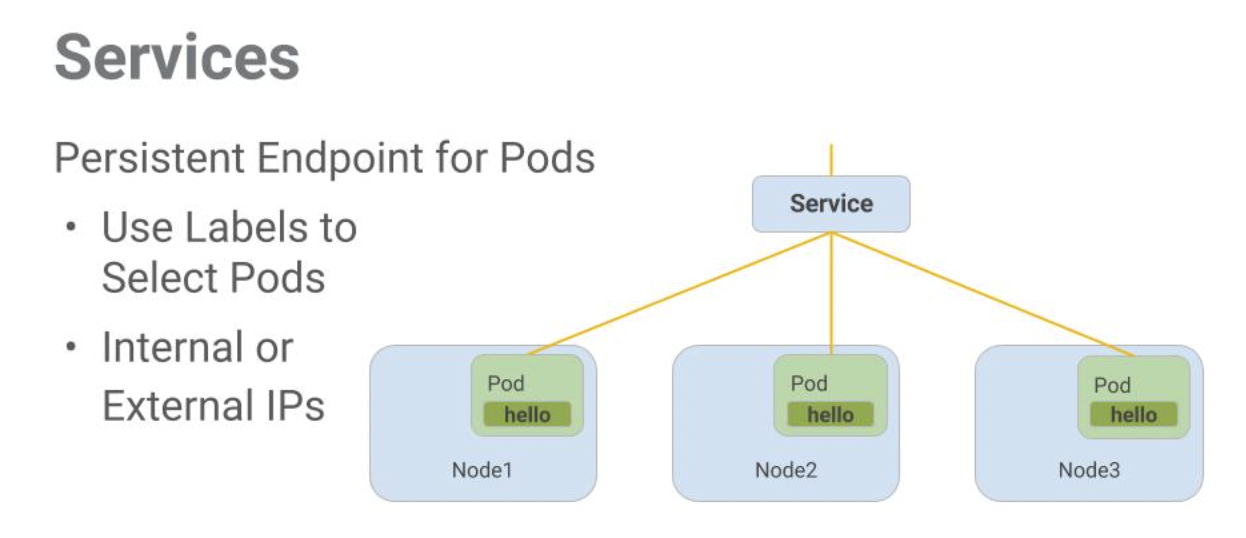

포드는 영구적이지 않다. 여러 가지 이유로 중지되거나 다시 시작될 수 있으며 이로 인해 문제가 발생한다. Pod 집합과 다시 통신하려는 경우 다시 시작할 때 다른 IP 주소를 가질 수 있습니다. 이때 필요한 것이 서비스입니다. 서비스는 Pod에 안정적인 엔드포인트를 제공합니다.

서비스는 레이블을 사용하여 작동하는 Pod를 결정합니다. Pod에 올바른 레이블이 있으면 자동으로 선택되어 서비스에 노출된다.

서비스가 Pod에 제공하는 액세스 수준은 서비스 유형에 따라 다르다. 이에는 세 가지 유형이 있습니다.

• ClusterIP(내부) 기본 유형은 이 서비스가 클러스터 내부에서만 볼 수 있음을 의미합니다.
• NodePort클러스터의 각 노드에 외부에서 액세스 할 수 있는 IP를 제공하고
• LoadBalancer서비스에서 서비스 내의 노드로 트래픽을 전달하는 클라우드 공급자의 로드 밸런서를 추가합니다.

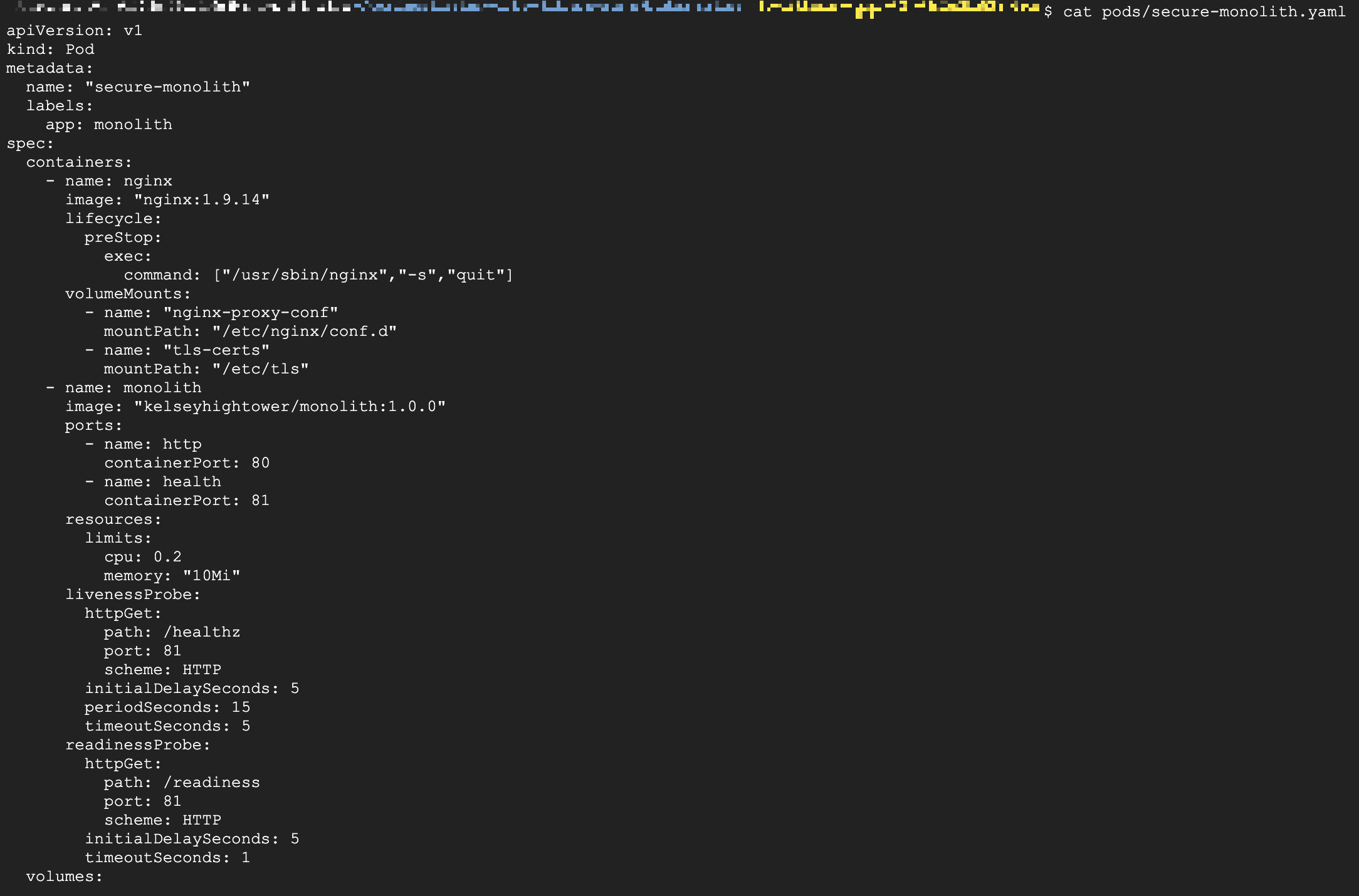

cat pods/secure-monolith.yaml

서비스를 생성하기 전에 먼저 https 트래픽을 처리할 수 있는 보안 포드를 생성한다.

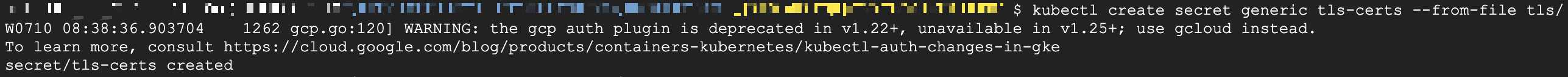

kubectl create secret generic tls-certs --from-file tls/

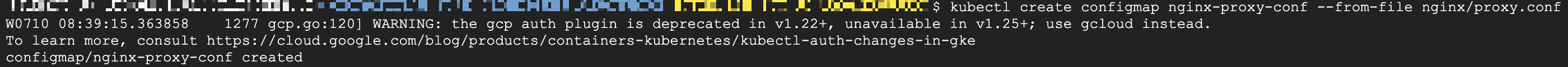

kubectl create configmap nginx-proxy-conf --from-file nginx/proxy.conf

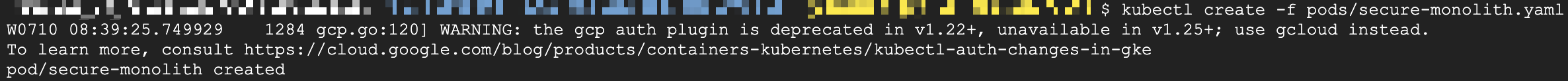

kubectl create -f pods/secure-monolith.yaml

보안 모노리스 Pod와 해당 구성 데이터를 작성하는 명령어입니다.

이제 보안 Pod가 생성되었으므로 보안 모놀리스 Pod를 외부에 노출해야 된다. 외부에 노출하려면 Kubernetes 서비스를 생성해야 된다.

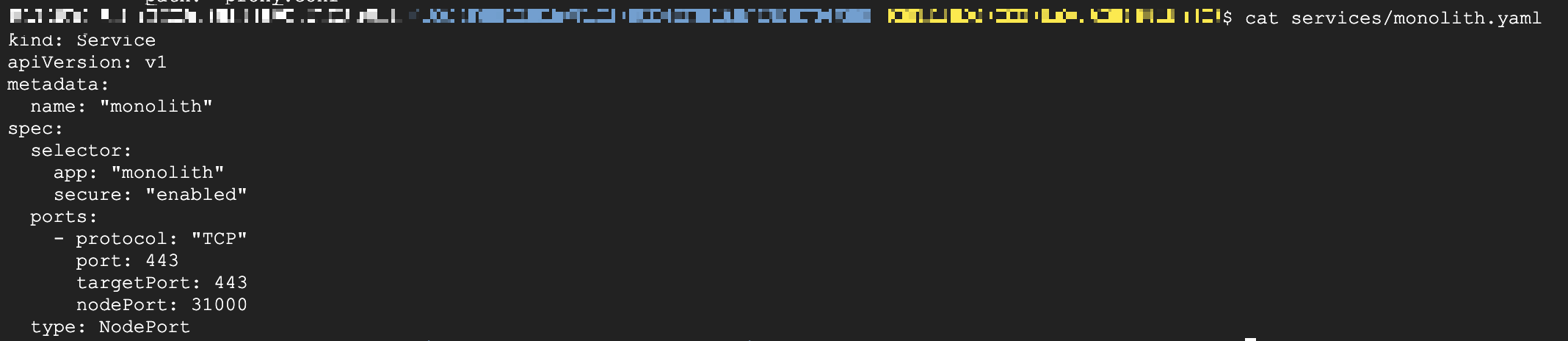

• app: monolith 및 레이블이 있는 모든 포드를 자동으로 찾고 노출하는 데 사용되게  하는 secure: enabled이 있다.
• 이제 포트 31000번에서 nginx포트 443으로 외부 트래픽을 전달해야 되므로 노드 포트를 expose 해야 한다.

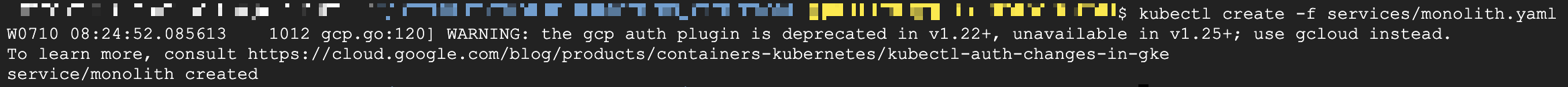

kubectl create -f services/monolith.yaml

모놀리식 서비스를 만드는 명령어이다.

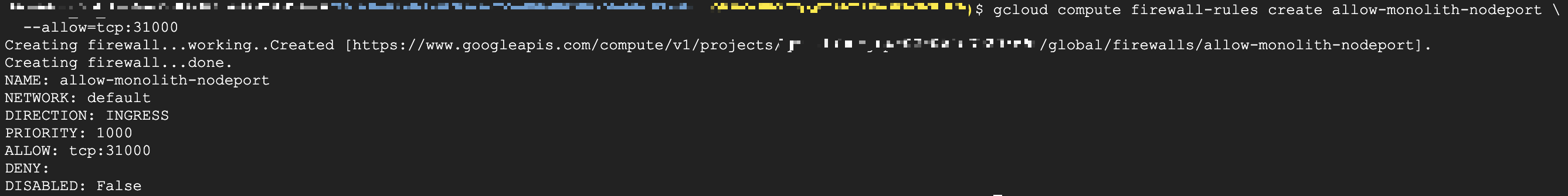

gcloud compute firewall-rules create allow-monolith-nodeport --allow=tcp:31000

위의 명령어는 노출된 노드 포트에서 모놀리식 서비스에 대한 트래픽을 허용하는 명령어입니다.

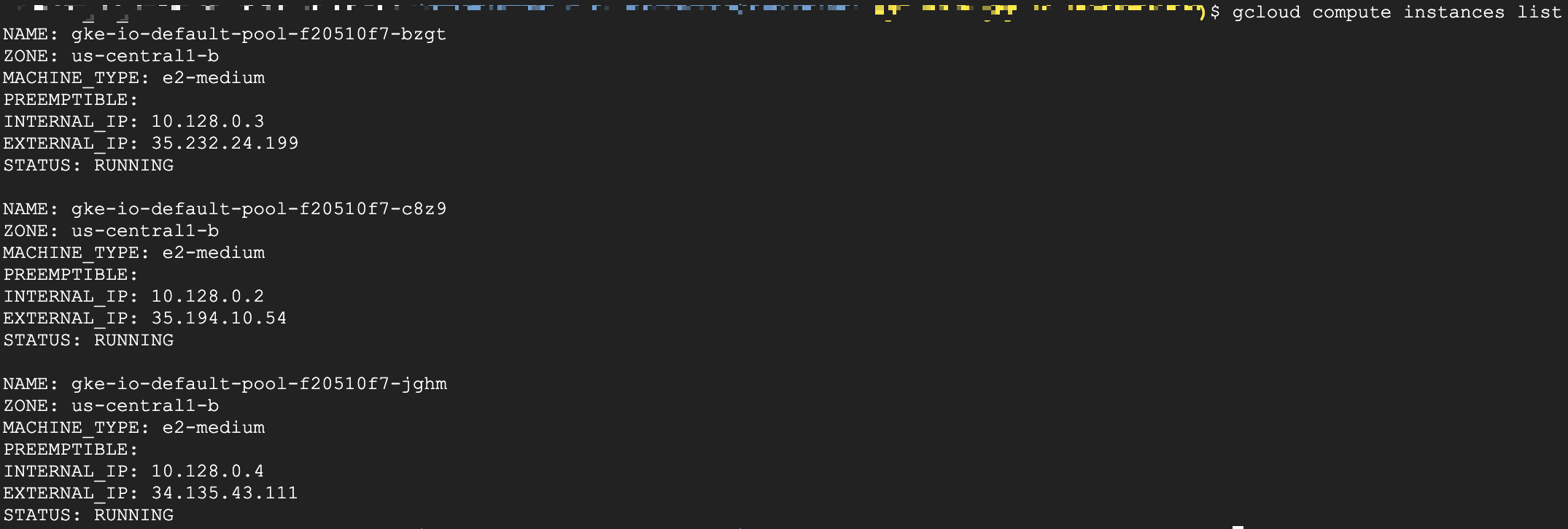

gcloud compute instances list

리스트에 대한 정보를 볼 수 있는 명령어입니다. 노드 중 하나에 대한 외부 IP 주소를 가져옵니다.



curl -k https://<EXTERNAL_IP>:31000

curl 명령어를 치면 실패하는 것을 확인하실 수 있습니다.

현재 모놀리스 서비스에는 endpoint가 없습니다. 이와 같은 문제를 해결하는 한 가지 방법은 kubectl get pods레이블 쿼리와 함께 명령어를 사용하는 것입니다.

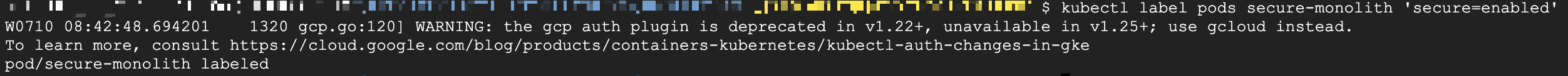

kubectl label pods secure-monolith 'secure=enabled'

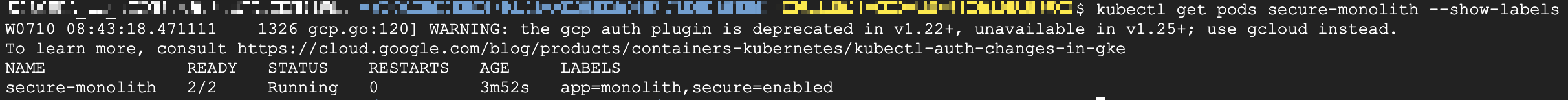

kubectl get pods secure-monolith --show-labels

 Pod에 kubectl label에 누락된 레이블 secure=enabled 추가합니다.

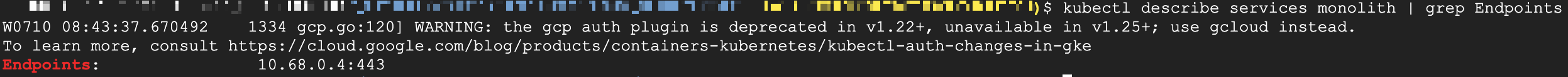

kubectl describe services monolith | grep Endpoints

올바르게 레이블이 지정되었으므로 모놀리스 서비스에서 엔드포인트 목록을 확인하면 올바르게 나오는 것을 확인할 수 있다.



curl -k https://<EXTERNAL_IP>:31000

curl 명령어를 실행시키면 Hello라고 잘 나오는 것을 확인하실 수 있습니다.



3. Deployment

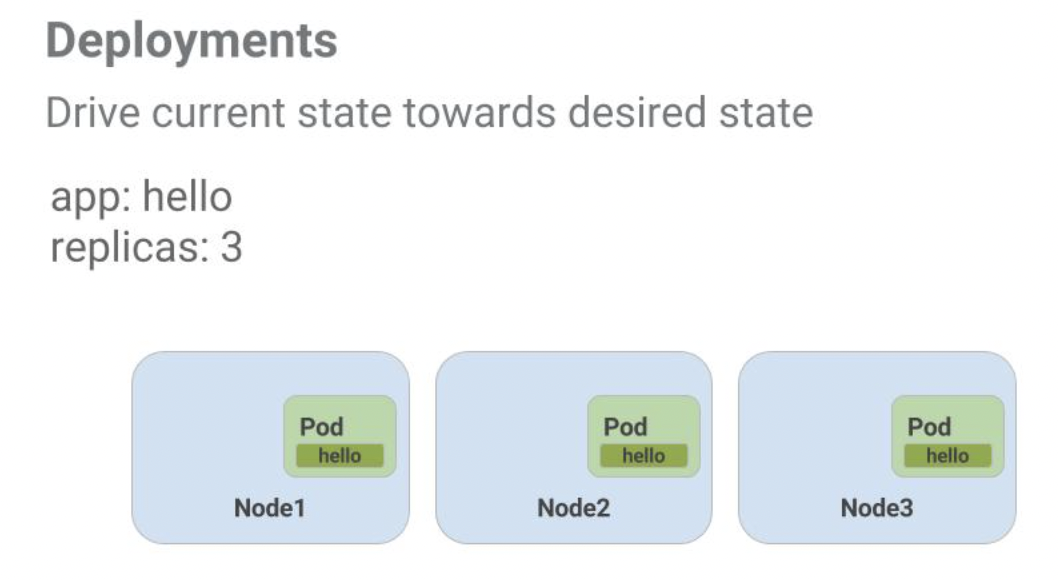

Deployment는 실행 중인 Pod 수가 사용자가 지정한 원하는 Pod 수와 동일하도록 만드는 방법입니다.

Deployment의 주요 이점은 Pod 관리의 낮은 수준 세부 정보를 추상화한다는 것입니다. Deployment는 복제본 세트를 사용하여 Pod 시작 및 중지를 관리합니다. Pod를 업데이트하거나 확장해야 하는 경우나 어떤 이유로 인해 중단된 경우, 다시 시작해야 하는 경우 Deployment에서 처리합니다.

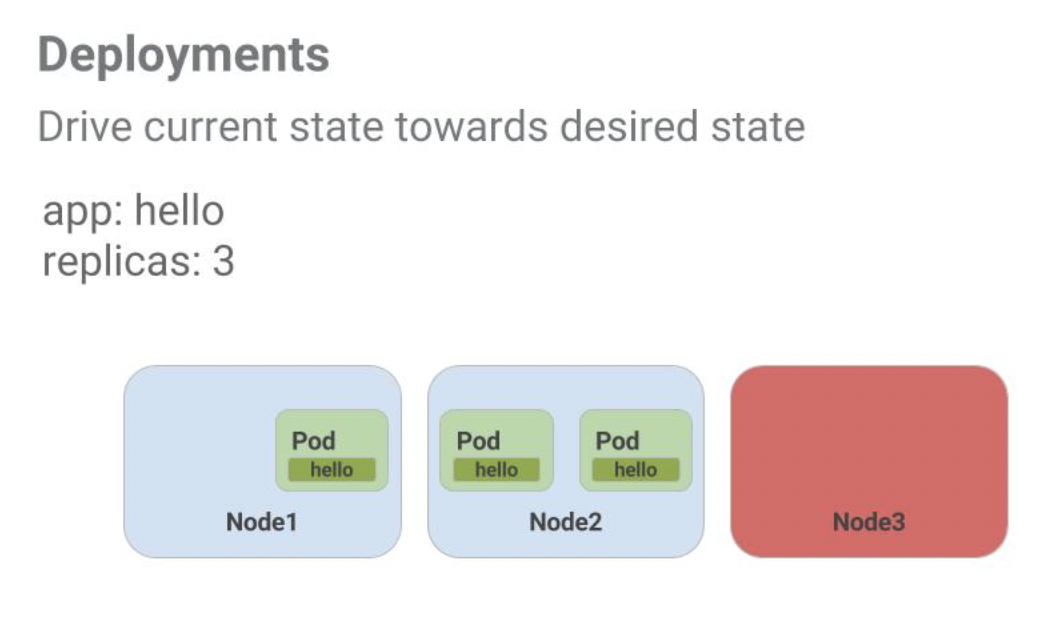

Pod는 생성된 노드의 수명과 연결됩니다. 위의 예에서 Node3이 다운되었습니다(Pod와 함께 사용). 새 Pod를 수동으로 생성하고 이에 대한 노드를 찾는 대신 Deployment에서 새 Pod를 생성하고 Node 2에서 시작했습니다.

이제 Pod 및 서비스에 대해 배운 모든 것을 결합하여 Deployment를 사용하여 모놀리식 애플리케이션을 더 작은 서비스로 분할해봅시다.



모놀리스 앱을 세 개의 개별 조각으로 나눕니다.

• auth - 인증된 사용자에 대한 JWT 토큰을 생성합니다.
• hello - 인증된 사용자를 환영합니다.
• frontend - auth 및 hello 서비스로 트래픽을 라우팅 합니다.

각 서비스에 대해 하나씩 배포를 만들 준비가 되었습니다. 그런 다음 auth 및 hello 배포를 위한 내부 서비스와 frontend 배포를 위한 외부 서비스를 정의합니다. 완료되면 Monolith와 마찬가지로 마이크로 서비스와 상호 작용할 수 있습니다. 이제 각 부분을 독립적으로 확장하고 배포할 수 있습니다.

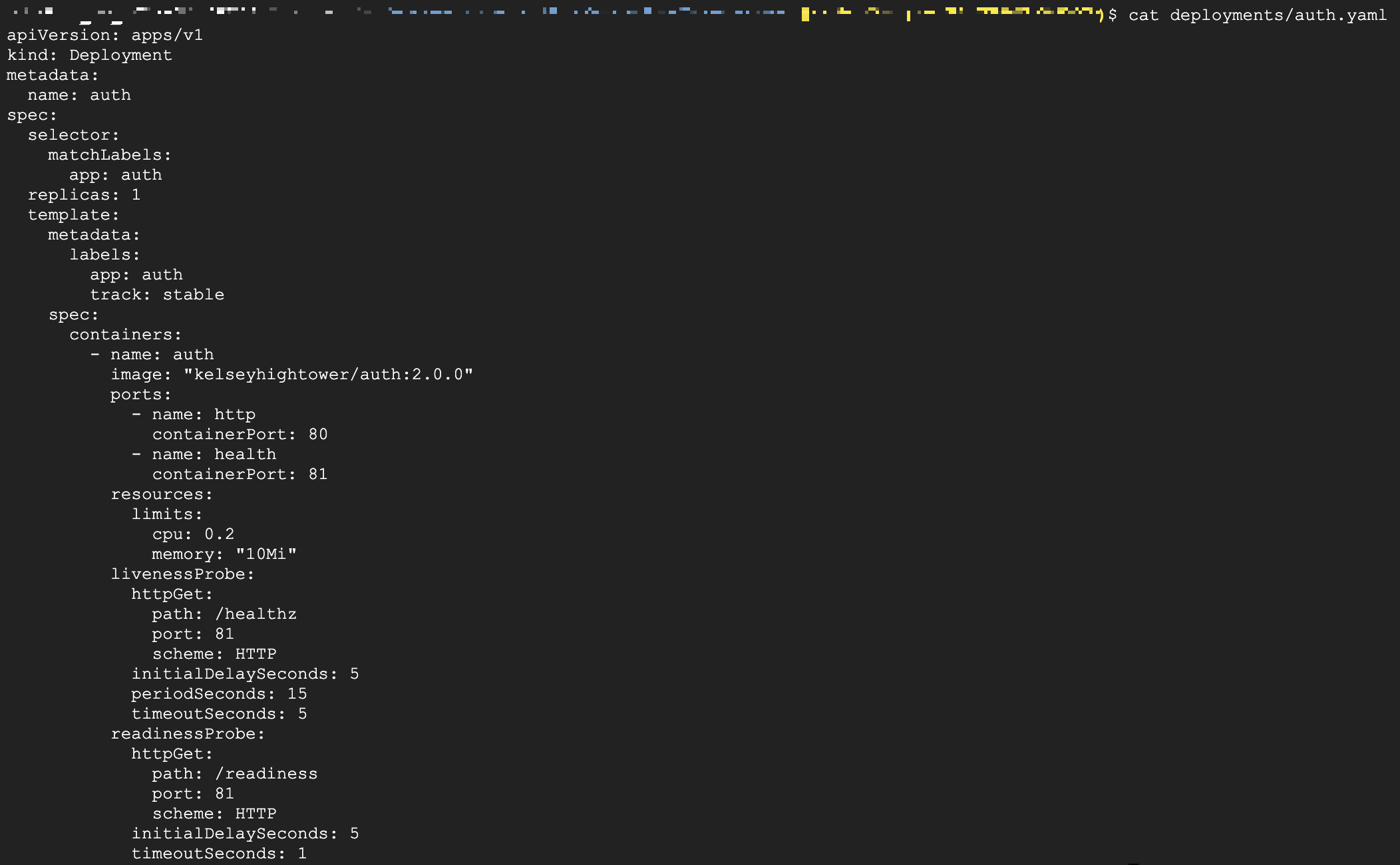

cat deployments/auth.yaml

Replicas 필드에 지정된 수를 변경하여 Pod 수를 확장할 수 있습니다.

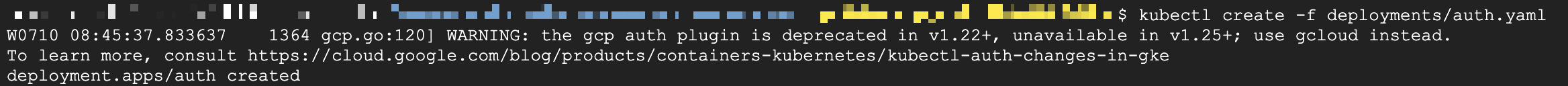

kubectl create -f deployments/auth.yaml

deployments 개체를 만드는 명령어입니다.

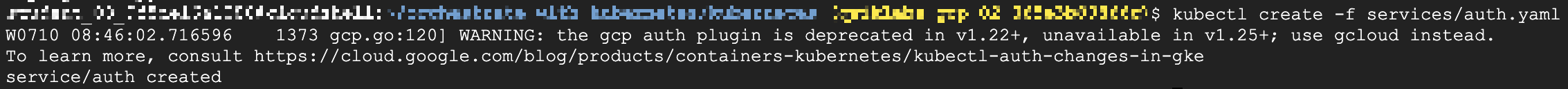

kubectl create -f services/auth.yaml

인증 deployment를 위한 서비스를 만드는 명령어입니다.

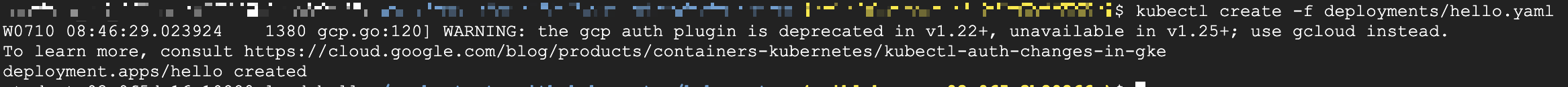

kubectl create -f deployments/hello.yaml

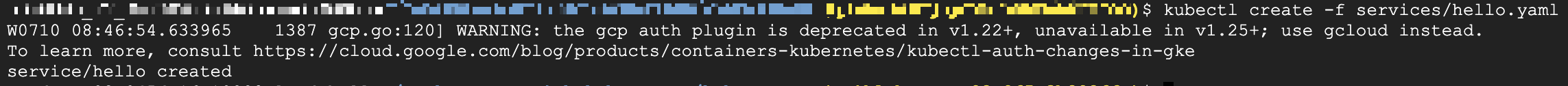

kubectl create -f services/hello.yaml

hello deployment와 서비스를 만들고 expose 합니다.

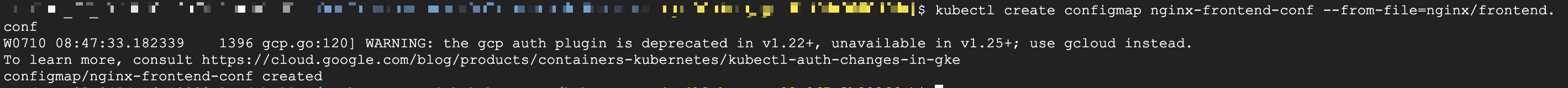

kubectl create configmap nginx-frontend-conf --from-file=nginx/frontend.conf

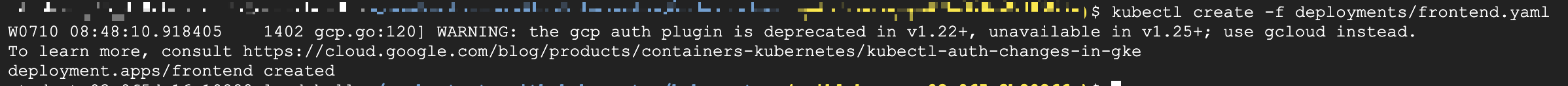

kubectl create -f deployments/frontend.yaml

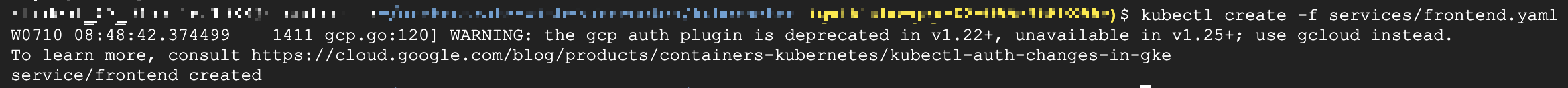

kubectl create -f services/frontend.yaml

frontend deployment를 만들고 expose 합니다.

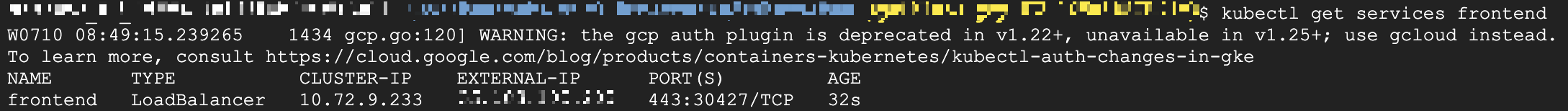

kubectl get services frontend

위의 명령어를 이용해 외부 IP 주소를 확인합니다.



curl -k https://<EXTERNAL-IP>

curl 명령어로 EXTERNAL-IP로 요청을 보내면 Hello라는 메시지가 잘 나오는 것을 확인하실 수 있습니다.
